CONOCIMIENTO DEL PRODUCTO - MANIPULADOR DE ARTICULACIONES

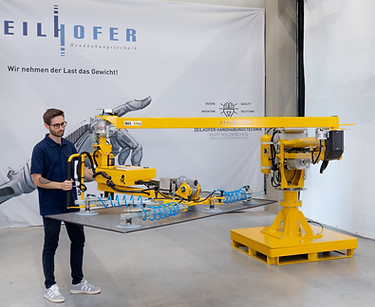

MANIPULADOR DE BRAZO ARTICULADO DE HASTA 800 KG: USO RUDO CON ALCANCE
El manipulador de brazo articulado de Zeilhofer Handling Technology mueve cargas de hasta 800 kg sin movimiento pendular en un radio de trabajo de hasta 4,5 m. Accionamiento neumático, disponible en cuatro variantes de montaje, ergonómico en cualquier posición.
CAPÍTULO 1
¿QUÉ DISTINGUE AL MANIPULADOR DE BRAZO ARTICULADO?
El manipulador de brazo articulado mueve, posiciona y maneja cargas mediante brazos y articulaciones. El operario guía la carga sin necesidad de cargarla. Desde una posición fija, cubre una amplia área de trabajo.
Capacidad de carga de hasta 800 kg
Radio de trabajo de hasta 4,5 m desde una posición
Guía de carga sin oscilación mediante brazos y articulaciones.
Accionamiento neumático con compensación de peso
Cuatro opciones de montaje: en suelo y techo o móvil.
Posicionamiento preciso para el montaje y la inserción de piezas.
También se puede utilizar en altura y en lugares de difícil acceso.
Se puede combinar con ejes elevadores, módulos giratorios y brazos pivotantes.
Profundiza tu comprensión de los conceptos básicos:
La definición general de manipulador se explica en la guía "¿ Qué es un manipulador ?". En la guía " Manipuladores articulados o de cable " se incluye una comparación con los diseños guiados por cable . Los datos técnicos están disponibles en la página del producto "Manipulador articulado ".
CAPÍTULO 2
RESUMEN DE LAS ÁREAS DE APLICACIÓN MÁS IMPORTANTES
El manipulador de brazo articulado es la opción ideal cuando se requiere manipular cargas pesadas con precisión en un área de trabajo amplia. Seis industrias con tasas de adopción particularmente altas:
01 Automotriz
Posiciona con precisión conjuntos, ejes, módulos de cabina y asientos. Soporta cargas pesadas de hasta 800 kg sin oscilar.
04 Aeroespacial
Manipulación de módulos de motor, componentes estructurales y componentes de gran superficie en las fases de preensamblaje y ensamblaje final.
02 Ingeniería Mecánica
Maneje herramientas, dispositivos de sujeción y componentes grandes desde una estación de trabajo fija. Su amplio radio de trabajo reduce las distancias de desplazamiento.
05 Vidrio y ventanas
Los paneles y marcos de gran formato se pueden mover sin necesidad de balancearlos. Las ventosas están integradas directamente en el brazo.
03 Fundición
Retire las piezas fundidas calientes del molde y transfiéralas de forma segura. La cinemática de las articulaciones permite alcanzar posiciones de difícil acceso.
06 Industria alimentaria
Manipulación de sacos, bidones y contenedores de hasta 800 kg. Posibilidad de diseño higiénico.
Otras industrias que utilizan manipuladores de brazo articulado incluyen: semiconductores, fabricación de herramientas, construcción de maquinaria especial, embalaje, industria de la construcción, energía y servicios públicos, investigación y desarrollo, industria del mueble, productos farmacéuticos, movilidad eléctrica y logística.
CAPÍTULO 3
PRÁCTICA: RODILLOS Y TUBOS
Manipulación de cargas cilíndricas sin movimiento pendular.
Los rollos de papel, los rollos de película, los tubos de acero, los tubos de aluminio y las bobinas de alambre son cilíndricos, a menudo pesados, y deben colocarse con precisión en soportes, máquinas o áreas de almacenamiento. La manipulación manual ya no es viable para cargas superiores a 50 kg, y las grúas convencionales provocan que la carga se balancee, lo que conlleva colisiones con rollos de gran diámetro.
El manipulador de brazo articulado recoge cargas cilíndricas mediante dispositivos especializados: pinzas de mandril se acoplan al interior de la bobina, pinzas de sujeción se aferran a los tubos por el exterior y dispositivos magnéticos levantan tubos de acero ferromagnético. El mecanismo sin péndulo guía la carga con precisión hasta su posición, incluso con diámetros grandes.
Ventajas de esta aplicación
-
Soportes especializados para asas de interior y exterior.
-
Rodillos de hasta 800 kg, con capacidad de rotación y posicionamiento precisos.
-
Protección de superficies sensibles, como tuberías revestidas y rollos de película.
-
Funcionamiento de estanterías de gran altura en todo el radio de trabajo.
CAPÍTULO 4
PRÁCTICA: DISCOS Y REGLAS
Implemente de forma segura componentes planos de gran formato.
Los paneles de vidrio, las láminas de metal, los paneles solares, los paneles de madera y los paneles sándwich de aluminio son grandes, frágiles y difíciles de manejar debido a su geometría. Sus superficies suelen tener un acabado muy fino y no deben dañarse. El levantamiento manual es imposible con formatos grandes, y una carretilla elevadora rayaría o volcaría la carga.
El manipulador de brazo articulado con sistema de succión o vacío eleva la placa por encima de la superficie sin contacto mecánico en el borde. La carga puede colocarse horizontalmente mediante el radio de trabajo y, gracias a un mecanismo giratorio, también rotarse de horizontal a vertical.
Ventajas de esta aplicación
-
Los dispositivos de succión y vacío protegen las superficies sensibles.
-
Posibilidad de giro de hasta 90° para montaje vertical.
-
El sistema de guiado de carga sin péndulo protege los componentes de gran formato.
-
Manipule con cuidado los materiales transparentes y recubiertos, como el vidrio.
CAPÍTULO 5
PRÁCTICA: PARTES DEL CUERPO
Componentes estructurales y de carrocería en la fabricación de vehículos
En la fabricación de carrocerías, las puertas, capós, guardabarros, paneles del piso y componentes estructurales se ensamblan en varias etapas. Estos componentes son grandes, de ajuste preciso y delicados, lo que requiere un posicionamiento extremadamente ajustado. La manipulación manual es ergonómicamente inaceptable, mientras que las carretillas elevadoras o las grúas son demasiado imprecisas para lograr la exactitud requerida.
El manipulador de brazo articulado guía el panel de la carrocería sobre un soporte específico para cada componente. Dispositivos de succión, pinzas de sujeción o soportes de conformado mantienen la pieza firme y estable. El radio de trabajo abarca múltiples estaciones o posiciones de acoplamiento sin necesidad de reposicionar el manipulador.
Ventajas de esta aplicación
-
Grabaciones específicas de componentes sin riesgo de daños.
-
Posicionamiento preciso en el rango milimétrico.
-
Un solo dispositivo puede gestionar múltiples variantes de componentes.
-
Es posible el atornillado directo mediante sistemas de tornillos integrados.
CAPÍTULO 6
CUATRO OPCIONES DE MONTAJE PARA CADA ESTRUCTURA DE SALÓN
En función de la carga, el flujo de trabajo y los requisitos estructurales, el manipulador de brazo articulado se diseña en una de cuatro variantes de montaje.
01 PLANTA HOSPITALIZADA
Fijada permanentemente al suelo de la nave. Máxima estabilidad, ideal para las cargas más pesadas y el funcionamiento continuo en el mismo puesto de trabajo.
-
Capacidad de carga máxima de hasta 800 kg.
-
Radio de instalación alrededor de la columna
-
No es necesaria ninguna intervención en el techo de la sala.
03 Suelo móvil
Se puede desplazar sobre rieles o carros. Amplía el radio de trabajo linealmente y permite su uso en múltiples estaciones de trabajo.
-
Distancia de recorrido lineal además del radio de trabajo
-
Un solo manipulador puede operar varias estaciones.
-
Carril como perfil estándar o empotrado
02 Montaje en techo
Se instala en el techo de la sala o en una estructura de acero. Mantiene el suelo de la sala despejado y permite un espacio de movimiento libre debajo del manipulador.
-
El suelo queda completamente despejado para las carretillas elevadoras y los trabajadores.
-
Ideal para espacios de trabajo reducidos.
-
Se requiere techo portante o estructura de acero.
04 Montaje en techo
Suspendido de un riel de grúa, con libre movimiento dentro del pabellón. Máxima libertad de movimiento con plena capacidad de carga para trabajos pesados.
-
Espacio de circulación en todo el pasillo.
-
Compatible con las vías de la grúa existentes.
-
El suelo queda completamente libre para otros procesos.
CAPÍTULO 7
COMBINACIÓN CON OTROS SISTEMAS ZHHT
El manipulador de brazo articulado forma parte del sistema modular y puede ampliarse con otros componentes de Zeilhofer para crear secuencias de movimiento complejas.
01 + Eje de buje ZH90
El brazo controla el movimiento horizontal, mientras que el eje de elevación proporciona el desplazamiento vertical preciso. Ideal para tareas que requieren grandes distancias de desplazamiento vertical.
02 + Brazo del módulo giratorio ZH3
Un punto de pivote adicional en el extremo del brazo permite que la carga gire durante el movimiento. Esto es necesario para componentes que se montan en varias capas.
03 + mecanismo giratorio
Girar la carga alrededor de un eje adicional. Esto también permite manipular piezas que necesitan girar dentro del espacio de instalación.
Los dispositivos también incluyen pinzas, ventosas, imanes, ganchos, así como destornilladores y husillos integrados. Esto permite realizar prácticamente cualquier tarea industrial con cargas de hasta 800 kg.
CAPÍTULO 8
ECONOMÍA EN USO INTENSIVO
El manipulador de brazo articulado es particularmente ventajoso cuando se manipulan cargas pesadas con frecuencia. Cuatro niveles de operación:
Ahorros por inversión
Ya no es necesario levantar cargas pesadas manualmente. Menos problemas de espalda y ausencias laborales.
Velocidad del reloj
Un operario cualificado puede manejar 800 kg más rápido que una carretilla elevadora. Mayor productividad por turno.
Tasa de pérdida
El sistema de guiado de carga sin péndulo evita daños por impacto en los componentes y las estructuras de la nave.
Ocupación
La versión móvil da servicio a múltiples estaciones de trabajo. La compra se amortiza más rápidamente.
En aplicaciones típicas de alta exigencia, un manipulador de brazo articulado se amortiza en un plazo de 18 a 30 meses, en función de la pérdida de productividad, las tasas de averías y el tiempo de ciclo. El periodo exacto de recuperación de la inversión depende de la frecuencia de carga, el valor de los componentes y los costes previos.
Preguntas frecuentes / Preguntas y respuestas
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre el manipulador de articulaciones de hasta 800 kg.
01 ¿Qué es un manipulador de brazo articulado y para qué se utiliza?
Un manipulador de brazo articulado es un dispositivo neumático de elevación que mueve, posiciona y manipula cargas mediante brazos y articulaciones. El operario guía la carga, pero no necesita transportarla. El manipulador de brazo articulado cubre una amplia área de trabajo desde una posición fija y se utiliza en la industria automotriz, la ingeniería mecánica, las fundiciones, la industria aeroespacial y muchos otros sectores.
02 ¿Cuál es la capacidad de carga máxima de un manipulador de brazo articulado?
El manipulador de brazo articulado de Zeilhofer Handling Technology eleva cargas de hasta 800 kg sin oscilar. Esto lo hace idóneo para aplicaciones de alta exigencia, desde conjuntos y ejes hasta herramientas y componentes de gran tamaño. La configuración exacta depende de la carga, el brazo de palanca y la aplicación.
03 ¿Qué radio de trabajo es posible con el manipulador de brazo articulado?
El radio de acción es de hasta 4,5 m. Esto significa que el manipulador de brazo articulado cubre una amplia zona de trabajo desde una posición fija y puede alcanzar incluso áreas distantes o de difícil acceso sin tener que mover todo el manipulador.
04 ¿Qué opciones de montaje están disponibles para el manipulador de brazo articulado?
El manipulador de brazo articulado está disponible en cuatro opciones de montaje: montaje en suelo para máxima estabilidad, montaje en techo para aprovechar al máximo el espacio, desplazamiento en suelo sobre raíles o carros para aplicaciones flexibles y montaje en techo sobre riel de grúa para máxima maniobrabilidad. La elección depende del peso del componente, el flujo de trabajo y la estructura del edificio.
05 ¿Qué dispositivos se pueden acoplar al manipulador de brazo articulado?
El manipulador de brazo articulado admite el programa completo de fijaciones ZHHT: dispositivos de agarre, succión, magnéticos y de gancho, así como destornilladores y husillos integrados. Se utilizan fijaciones de mandril y sujeción para rodillos y tubos, sistemas de succión y vacío para placas y discos, y fijaciones de forma específicas para cada componente. Las fijaciones se diseñan a medida y se adaptan a cada componente específico.
06 ¿En qué se diferencia el manipulador de brazo articulado del manipulador de cable?
El manipulador de brazo articulado guía la carga de forma rígida mediante brazos y articulaciones, levanta hasta 800 kg y está diseñado para aplicaciones de alta exigencia. El manipulador de cable guía la carga mediante dos cables de acero contrapesados, es ligero y está diseñado para la manipulación rápida de cargas de hasta 150 kg. Ambos diseños se complementan; puede encontrar una comparación detallada en la guía "Manipulador Articulado o de Cable".
07 ¿Se puede combinar el manipulador de brazo articulado con otros sistemas?
Sí. El manipulador de brazo articulado forma parte del sistema modular ZHHT y puede combinarse con el eje de elevación ZH90, el módulo de brazo giratorio ZH3 y mecanismos de giro. Esto permite secuencias de movimiento complejas que no podrían lograrse con un solo sistema.
