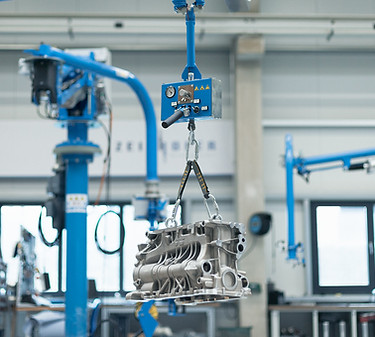

Seil-Manipulator ZH70 für Motorradbauteile
Seil-Manipulator ZH70 für Motorradbauteile
CONOCIMIENTO DEL PRODUCTO - MANIPULADOR DE CUERDAS
MANIPULADORES DE CUERDA ACER Y ZH70: CONSTRUCCIÓN LIGERA DE ALUMINIO, HASTA 150 KG
El manipulador de cuerda de Zeilhofer Handling Technology está disponible en dos versiones: Acer (hasta 150 kg) y ZH70 (estructura ligera de aluminio, hasta 70 kg). Entre sus características destacan la tecnología de doble cuerda, la compensación de peso y un manejo intuitivo.
CAPÍTULO 1
¿QUÉ DISTINGUE AL MANIPULADOR DE CUERDAS?
El manipulador de cables guía la carga en línea recta a lo largo de dos cables de acero. Un sistema de contrapeso integrado hace que la carga parezca prácticamente ingrávida para el operario. El sistema es manual, intuitivo y está optimizado para la manipulación rápida de cargas medianas.
Capacidad de carga Acer hasta 150 kg, ZH70 hasta 70 kg
ZH70 en construcción de aluminio ligero, peso muerto bajo
Tecnología de doble cable con guía de carga redundante
Compensación de peso, la carga se siente casi ingrávida.
Amplio radio de trabajo de hasta 4 m
Guía intuitiva de la mano con movimiento natural
Puede utilizarse de forma móvil o fija.
Suave con las estructuras portantes, dirección de tracción recta
Profundiza tu comprensión de los conceptos básicos:
La definición general de manipulador se explica en la guía "¿ Qué es un manipulador ?". En la guía " Manipuladores articulados o de cable " se puede encontrar una comparación del diseño con la versión de brazo articulado . Los datos técnicos están disponibles en la página del producto para manipuladores de cable .
CAPÍTULO 2
RESUMEN DE LAS ÁREAS DE APLICACIÓN MÁS IMPORTANTES
El manipulador de cuerda es la opción idónea cuando se requiere manipular cargas medianas de forma frecuente y rápida. Seis sectores con una prevalencia particularmente alta:

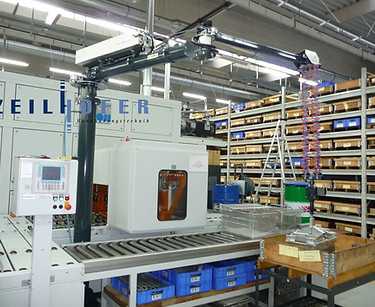

01 Logística y almacenamiento
Manipular con rapidez cajas, paquetes y componentes en la preparación, el embalaje y el envío de pedidos.
04 Automotriz
Manipular piezas adicionales, componentes y piezas de tamaño mediano en el ensamblaje final.
02 Comida
Procesar y llenar sacos, bidones y contenedores a un ritmo elevado.
05 Productos farmacéuticos y química
Trasladar contenedores, barriles y bolsas que cumplan con los requisitos de higiene o de sala limpia.
03 Ingeniería Mecánica
Carga y descarga de piezas en máquinas CNC y centros de mecanizado. Cambio rápido entre estaciones.
06 Embalaje
Películas, cajas de cartón, estaciones de embalaje. Movimientos rápidos y repetitivos con cargas medias.
Otras industrias que utilizan manipuladores de cuerda incluyen: la industria de la madera y el mueble, el vidrio y las ventanas, los plásticos y el moldeo por inyección, los semiconductores, la fabricación de herramientas, la industria de la construcción, la energía y los servicios públicos, la investigación y el desarrollo, la industria aeroespacial, la construcción de maquinaria especial, la movilidad eléctrica y las fundiciones.
CAPÍTULO 3
PRÁCTICA: CARTÓN Y EMBALAJE
Manipular rápidamente las cajas en la preparación y envío de pedidos.
En las estaciones de envío, preparación de pedidos y empaquetado, se manipulan cajas que pesan entre 10 y 80 kg. El ritmo de trabajo es intenso, la ubicación varía y la exigencia para los empleados es considerable durante todo el turno. El levantamiento manual de cargas provoca ausencias y la carretilla elevadora resulta demasiado inflexible.
El manipulador de cuerda con dispositivo de succión o sujeción eleva las cajas prácticamente sin esfuerzo gracias a su sistema de contrapeso. Los controles manuales se adaptan a la posición de cada caja, y la tecnología de doble cuerda mantiene la carga firmemente en su lugar, incluso durante el movimiento.
Ventajas de esta aplicación
-
Manejo rápido a alta velocidad de reloj
-
Dispositivos de succión y sujeción para diferentes tamaños de cajas de cartón.
-
Reducción del esfuerzo físico en los empleados
-
Incluso las cajas de cartón inestables o ligeras se pueden manipular de forma segura.
CAPÍTULO 4
PRÁCTICA: PIEZAS DE TRABAJO EN MÁQUINAS
Carga y descarga rápida de máquinas CNC
En los centros y máquinas de mecanizado CNC, se introducen y extraen constantemente productos semiacabados, piezas en bruto y piezas terminadas que pesan entre 30 y 150 kg. El tiempo de ciclo de la máquina determina la velocidad de carga. Las soluciones manuales son engorrosas y las grúas demasiado lentas.
El manipulador de cables Acer utiliza contrapesos para mover la pieza de trabajo hasta la máquina prácticamente sin esfuerzo. El control manual permite alternar rápidamente entre la manipulación de la pieza, el funcionamiento de la máquina y el almacenamiento de la salida. Un solo operario puede controlar varias máquinas dentro del radio de trabajo con un único manipulador.
Ventajas de esta aplicación
-
Reducción del tiempo de inactividad de la máquina gracias a la carga rápida.
-
Las pinzas y los dispositivos de sujeción pueden diseñarse a medida.
-
Un manipulador opera varias máquinas en un radio de hasta 4 metros.
-
Alta repetibilidad incluso con turnos largos.
CAPÍTULO 5
PRÁCTICA: BOLSAS Y CONTENEDORES
Sacos, bidones y contenedores en la producción de alimentos y productos farmacéuticos.
En la producción de alimentos, productos farmacéuticos y químicos, se suelen mover sacos, barriles, bidones y contenedores que pesan entre 20 y 100 kg: desde el almacén hasta la mezcladora, pasando por la estación de llenado y la línea de procesamiento. Estas cargas suelen ser inestables, levantarlas supone un esfuerzo para la espalda y los hombros, y los requisitos de higiene limitan las opciones de transporte.
El manipulador de cuerda con gancho, abrazadera o dispositivo especial eleva la carga mediante el contrapeso. Su construcción ligera de aluminio permite diseños higiénicos, y la tecnología de doble cuerda sujeta la carga de forma segura incluso durante el balanceo.
Ventajas de esta aplicación
-
Diseño higiénico para las industrias alimentaria y farmacéutica.
-
Existen dispositivos para cargas con formas específicas, como sacos.
-
Menor esfuerzo físico gracias a los cambios de posición frecuentes.
-
Cambio rápido entre almacenamiento, mezclador y embotellado.
CAPÍTULO 6
ACER O ZH70: ¿QUÉ VERSIÓN ES LA MÁS ADECUADA?
Ambos manipuladores de cuerda utilizan la misma tecnología de doble cuerda y el mismo principio de funcionamiento. La diferencia radica en la capacidad de carga máxima y el perfil de aplicación típico.
VARIANTE 01
Manipulador de cuerda Acer de 150 kg
Versión reforzada. Para componentes algo más grandes y pesados donde aún se requiere la movilidad de un manipulador de cables.
-
Capacidad de carga de hasta 150 kg
-
Construcción robusta para soportar cargas más elevadas.
-
Ideal para alimentación CNC, cajas de cartón pesadas, componentes de hasta 150 kg.
-
Disponible con funciones ampliadas
-
Capacidad de carga máxima de hasta 800 kg.
-
Radio de instalación alrededor de la columna
-
No es necesaria ninguna intervención en el techo de la sala.
VARIANTE 02
Manipulador de cuerda ZH70
Versión ligera. Optimizada para máxima movilidad y manejo rápido. Ideal para ciclos de trabajo intensos con cargas medias.
-
Capacidad de carga de hasta 70 kg
-
Perfil de aluminio especialmente ligero
-
Ideal para la preparación de pedidos, estaciones de embalaje y piezas de trabajo ligeras.
-
Máxima movilidad para movimientos rápidos y repetitivos.
CAPÍTULO 7
TECNOLOGÍA DE DOBLE CUERDA Y SEGURIDAD
La tecnología de doble cuerda es la característica de seguridad clave del manipulador de cuerda. Tres niveles funcionales garantizan una manipulación segura de la carga en cada fase operativa.
01 Enrutamiento de cuerdas redundante
La carga se sostiene mediante dos cables de acero paralelos. Si uno de los cables falla, el segundo sujetará la carga de forma segura. Esta redundancia cumple con los estrictos requisitos de seguridad de los equipos de elevación industriales.
02 Dirección recta del viaje
La carga se transfiere en línea recta de tracción. Esto alivia la carga sobre la estructura portante y reduce las fuerzas cortantes en las columnas del vestíbulo y las conexiones del techo.
03 Acumulador de presión en caso de fallo de alimentación
Un acumulador de presión integrado mantiene la carga firmemente en su posición incluso en caso de fallo del aire comprimido. Esto evita de forma fiable el descenso o el balanceo incontrolados.
Se pueden integrar funciones de seguridad opcionales, como topes, mecanismos de bloqueo e interrogación. El manipulador de cuerda está disponible con dispositivos de seguridad ampliados bajo pedido y, como todos los equipos de elevación, está sujeto a inspecciones de seguridad anuales.
CAPÍTULO 8
USO ECONÓMICO
El manipulador de cuerdas resulta especialmente ventajoso cuando se manipulan cargas medias con frecuencia y a alta velocidad. Cuatro niveles de funcionamiento:
Velocidad del reloj
Sistema de guiado manual intuitivo con compensación de peso. Más rápido que el funcionamiento manual, más rápido que una grúa.
Días de enfermedad
Movimientos repetitivos frecuentes sin esfuerzo físico. Mucho menos dolor de espalda y hombros.
Tasa de pérdida
El sistema de guiado de carga sin péndulo evita daños por impacto en los componentes y las estructuras de la nave.
Ocupación
Móvil y transportable con transpaleta. Un solo manipulador da servicio a múltiples estaciones de trabajo.
En aplicaciones típicas con ciclos de trabajo elevados, un manipulador de cuerda se amortiza en un plazo de 12 a 24 meses gracias a la reducción de las bajas por enfermedad, el aumento de la productividad y la prevención de daños en el producto.
Preguntas frecuentes / Preguntas y respuestas
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre manipuladores de cuerda
01 ¿Qué es un manipulador de cuerda?
Un manipulador de cuerda es un dispositivo de elevación guiado por cuerda donde la carga se recoge y guía mediante dos cables de acero. Un contrapeso integrado hace que la carga parezca casi ingrávida para el operario. Este sistema manual permite un movimiento rápido, suave y preciso de los componentes, ideal para cargas medias y tareas de manipulación frecuentes.
02 ¿Cuál es la capacidad de carga de los manipuladores de cuerda Acer y ZH70?
El manipulador de cuerda Acer levanta cargas de hasta 150 kg, mientras que el ZH70 está diseñado para cargas de hasta 70 kg. Ambos utilizan la misma tecnología de doble cuerda. El ZH70 también cuenta con una construcción ligera de aluminio. La elección del modelo depende de la carga, el tiempo de ciclo y la maniobrabilidad requerida.
03 ¿Cuáles son las diferencias entre Acer y ZH70?
El Acer es la versión reforzada del manipulador de cables, con una capacidad de elevación de hasta 150 kg, ideal para componentes algo más grandes y pesados. El ZH70 está fabricado en aluminio ligero, diseñado para cargas de hasta 70 kg y optimizado para una gran maniobrabilidad y un manejo rápido. Ambas versiones son idénticas en cuanto a principio de funcionamiento y concepto de seguridad.
04 ¿Cómo funciona la tecnología de doble cuerda?
La carga se sostiene mediante dos cables de acero paralelos en el manipulador de cables. Esta configuración de doble cable proporciona redundancia: si uno falla, el segundo sujetará la carga de forma segura. La carga se guía en línea recta, lo que reduce la tensión en la estructura del edificio. Un acumulador de presión mantiene la carga firmemente en su posición incluso en caso de un corte de energía.
05 ¿Qué dispositivos se pueden acoplar al manipulador de cuerda?
El manipulador de cuerdas admite la gama completa de dispositivos ZHHT: dispositivos de agarre, succión y gancho, así como soluciones especiales a medida. Los dispositivos de succión se utilizan para cajas y embalajes, las pinzas o elementos de sujeción para piezas de trabajo, y las soluciones de sujeción y gancho para sacos y contenedores. Se diseñan soluciones completas específicas para cada componente.
06 ¿Dónde se suele utilizar el manipulador de cuerda?
El manipulador de cables se utiliza en cualquier lugar donde se requiera manipular cargas medianas de forma frecuente y rápida: en la preparación y el embalaje de pedidos, la carga de máquinas, el montaje final, la producción de alimentos y productos farmacéuticos, el almacenamiento y la logística. Puede utilizarse de forma móvil con una transpaleta o de forma fija en el techo o el suelo.
07 ¿En qué se diferencia el manipulador de cuerda del manipulador de brazo articulado?
El manipulador de cable guía la carga mediante dos cables de acero contrapesados y está diseñado para una manipulación rápida: Acer soporta hasta 150 kg y ZH70, con una ligera estructura de aluminio, hasta 70 kg. El manipulador de brazo articulado guía la carga de forma rígida mediante brazos y articulaciones, levanta hasta 800 kg y está diseñado para aplicaciones de alta exigencia. Ambos diseños se complementan. Encontrará una comparación detallada en la guía "Manipulador Articulado o de Cable".
