CONOCIMIENTO DEL PRODUCTO - EJE DE ELEVACIÓN ZH90
EJE DE ELEVACIÓN ZH90 EN USO: APLICACIÓN PRÁCTICA
¿Dónde opera el eje de elevación ZH90 de Zeilhofer Handling Technology? Industrias, casos de aplicación y ejemplos de configuración para la elevación sin péndulo de cargas de hasta 1200 kg.
CAPÍTULO 1
¿QUÉ ES EL EJE DE VOLTAJE ZH90?
El eje elevador ZH90 es una unidad de movimiento lineal fabricada en aluminio ligero. Eleva y desciende cargas verticalmente con precisión, sin movimiento pendular y con alta repetibilidad.
Capacidad de carga de hasta 1200 kg
Carrera estándar de 1600 mm, ampliable mediante doble carrera.
Guía de carga sin oscilaciones mediante mecánica rígida.
Sistema modular, configurable individualmente.
Accionamiento neumático, electroneumático o eléctrico
Construcción ligera de aluminio, peso muerto aproximado de 70 kg.
Puede utilizarse de forma fija o portátil.
Manual, colaborativo o totalmente automatizado
CAPÍTULO 2
RESUMEN DE LAS ÁREAS DE APLICACIÓN MÁS IMPORTANTES
El eje de elevación ZH90 se utiliza en 18 sectores industriales. Seis sectores con una prevalencia particularmente alta son:
01 Automotive
Ensamblaje de la carrocería, piezas adicionales, conjuntos, ejes y módulos de cabina. Elevación sin balanceo de componentes estructurales pesados en el ensamblaje final.
02 Movilidad eléctrica
Elevación y posicionamiento seguros de baterías de alto voltaje. Manipulación sin vibraciones de unidades de almacenamiento de alto voltaje de hasta 1200 kg en la fabricación de vehículos.
03 Fundición
Manipule piezas fundidas calientes y pesadas sin vibraciones. Proteja al operario y la pieza durante la extracción del molde y el transporte posterior.
04 Ingeniería Mecánica
Cambio de herramientas en máquinas CNC, dispositivos de sujeción, fijaciones y componentes de gran tamaño en el montaje. Posicionamiento preciso a lo largo de todo el recorrido.
05 Aeroespacial
Manipulación controlada de componentes y módulos de motor de alta calidad. Posicionamiento repetible en entornos de sala limpia y preensamblaje.
06 Logística y almacenamiento
Elevación de cargas en estaciones de preparación de pedidos, embalaje y flujo de materiales. También en combinación con sistemas de raíles y pórticos.
Otras industrias que utilizan hachas elevadoras: alimentación, productos farmacéuticos, semiconductores, vidrio y ventanas, salas blancas, fabricación de herramientas, construcción de maquinaria especial, embalaje, industria de la construcción, energía y servicios públicos, investigación y desarrollo, industria del mueble.
CAPÍTULO 3

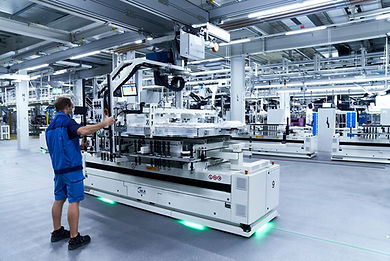

PRÁCTICA: MONTAJE DE BATERÍAS DE ALTO VOLTAJE EN LA FABRICACIÓN DE AUTOMÓVILES
Elevación y posicionamiento seguros de baterías de alto voltaje
En la producción de vehículos eléctricos, las baterías de alto voltaje pesan entre 300 y 700 kg. Son de alta calidad, delicadas y deben insertarse con precisión en el chasis. El izamiento manual es imposible, y las grúas convencionales resultan demasiado imprecisas debido a su movimiento oscilante.
El eje de elevación ZH90 sube la batería desde su posición de almacenamiento hasta la de instalación sin ningún movimiento pendular. Un soporte personalizado fija la batería de forma segura. El posicionamiento preciso en todo el rango de elevación garantiza una exactitud repetible durante el atornillado.
Ventajas de esta aplicación
El sistema de guiado de carga sin oscilaciones protege la delicada batería.
Posicionamiento vertical preciso en el rango milimétrico.
Integración con sistemas de tornillos para atornillado directo.
Certificación TISAX Nivel 2 con protección de prototipos
CAPÍTULO 4
PRÁCTICA: CAMBIO DE HERRAMIENTAS EN GRANDES MÁQUINAS CNC
Cambiar con precisión herramientas pesadas y dispositivos de sujeción.
Las herramientas, los mandriles y los dispositivos de sujeción de las grandes máquinas CNC suelen pesar varios cientos de kilogramos. Los cambios manuales son físicamente exigentes, lentos y conllevan riesgo de lesiones. Los daños a las herramientas o a las máquinas causados por impactos incontrolados resultan costosos.
El eje elevador ZH90 extrae la herramienta del soporte, la guía con precisión hasta la máquina y la coloca correctamente en el portaherramientas. El mecanismo sin holgura evita movimientos bruscos y garantiza que la herramienta no se desplace de su posición.
Ventajas de esta aplicación
Tiempo de preparación reducido gracias a una manipulación rápida y segura.
Protección de herramientas de alta calidad contra daños por impacto.
Alivio para los empleados, sin levantamiento manual.
Se pueden integrar soportes compatibles con los estándares de herramientas comunes.
CAPÍTULO 5
PRÁCTICA: FUNDICIÓN EN CALIENTE EN LA FUNDICI ÓN
Manipulación controlada de piezas fundidas calientes y pesadas.
En la fundición, las piezas se extraen directamente del molde. Están calientes, son pesadas y, a veces, tienen bordes afilados. No es posible levantarlas manualmente, y el movimiento oscilante de los dispositivos de elevación convencionales provoca colisiones con el molde o la estructura del edificio.
El eje de elevación ZH90 extrae la pieza fundida del molde sin movimiento pendular, mediante un gancho o un dispositivo de agarre especial. El mecanismo rígido evita cualquier vibración de la carga y el movimiento es totalmente controlable.
Ventajas de esta aplicación
Protección contra quemaduras mediante manipulación controlada a distancia.
No colisionar con la forma, el soporte del pasillo o la estación de trabajo vecina.
Existen dispositivos fabricados con materiales resistentes al calor.
Larga vida útil incluso en entornos industriales adversos.
CAPÍTULO 6
CONFIGURACIÓN Y VARIANTES
El eje de elevación ZH90 está diseñado como un sistema modular. Los niveles de configuración más importantes son:
01 Hub
Estándar de 1600 mm. Ampliable mediante doble recorrido para movimientos verticales pronunciados. También es posible utilizar recorridos más cortos en espacios reducidos.
02 Drive
Neumático, electroneumático o eléctrico. La elección depende de la fuente de energía, la velocidad y el nivel de automatización.
03 Tipo de montaje
Pueden instalarse fijas en el techo o el suelo, desplazarse sobre raíles o integrarse en vías de grúas y sistemas de pórticos.
Dispositivo 04
Pinzas, dispositivos de succión y magnéticos, ganchos, destornilladores y husillos. Soluciones especiales personalizadas de diseño propio.
Variante de control 05
Cuatro opciones de control: unidad de control en el dispositivo, control móvil, conexión a PLC o integración totalmente automática.
06 Integración del sistema
Puede combinarse con el manipulador de brazo articulado, el brazo del módulo giratorio ZH3 y los mecanismos giratorios para secuencias de movimiento complejas.
CAPÍTULO 7
Eje elevador ZH90 o brazo flexible ZH90
Ambos sistemas utilizan la misma mecánica lineal. La diferencia radica en la mayor flexibilidad, la capacidad de carga y el rango de aplicaciones típico.
01 Eje elevador ZH90
Movimientos verticales intensos. Guía lineal rígida y sin péndulo para las cargas más elevadas.
Capacidad de carga de hasta 1200 kg
Carrera estándar de 1600 mm, extensible.
Movimiento puramente vertical, guiado con precisión.
Ideal para baterías de alto voltaje, piezas fundidas y herramientas pesadas.
02 Eje del cubo ZH90 FLEX-ARM
Movimiento de elevación lineal combinado con un brazo flexible. Mayor alcance con carga media.
Capacidad de carga de hasta 200 kg
Centro con radio de trabajo adicional
Manejo flexible en múltiples ejes
Ideal para ensamblaje, recogida y colocación, y guiado de herramientas.
CAPÍTULO 8
EFICIENCIA ECONÓMICA Y RETORNO DE LA INVERSIÓN
El eje de elevación ZH90 es una inversión que se amortiza gracias a la reducción de las bajas por enfermedad, el aumento de los tiempos de ciclo y la disminución de los índices de daños. Cuatro niveles clave de impacto:
Menos días de baja por enfermedad
Menos problemas de espalda y ausencias laborales relacionadas con el esfuerzo al reducir el esfuerzo al levantar objetos.
Velocidad del reloj
Manejo más rápido y preciso que el manual. Calidad constante durante todo el turno.
Defectos del producto
El sistema de guiado sin péndulo evita daños por impacto en los componentes sensibles.
Satisfacción de los empleados
Lugares de trabajo menos exigentes físicamente, menos tensión durante los turnos.
El período de amortización depende de la carga, la frecuencia y los costos previos. En aplicaciones típicas, un eje elevador ZH90 se amortiza en un plazo de 18 a 36 meses, teniendo en cuenta los días de baja por enfermedad, las tasas de averías y el tiempo de ciclo.
Preguntas frecuentes / Preguntas y respuestas
PREGUNTAS FRECUENTES
Preguntas frecuentes sobre el eje de elevación ZH90 en uso
01 ¿En qué industrias se utiliza el eje de elevación ZH90?
El eje de elevación ZH90 se utiliza en 18 sectores, entre ellos el automotriz, la movilidad eléctrica, la fundición, la ingeniería mecánica, la industria aeroespacial, la farmacéutica, la de semiconductores y la logística. Entre sus aplicaciones típicas se incluye la elevación sin péndulo de baterías de alto voltaje, herramientas, componentes y piezas pesadas.
02 ¿Cuál es la capacidad de carga máxima del eje elevador ZH90?
El eje de elevación ZH90 soporta cargas de hasta 1200 kg sin oscilaciones. Esto lo convierte en uno de los ejes de elevación lineal más potentes para la manipulación de cargas industriales y en el sistema para las cargas más pesadas dentro del catálogo de ZHHT.
03 ¿Qué distancia de elevación es posible con el eje de elevación ZH90?
El recorrido estándar es de 1600 mm. La opción de doble recorrido amplía el recorrido para permitir grandes movimientos verticales. Su diseño compacto permite su uso en salas con poca altura libre.
04 ¿El eje de elevación ZH90 es fijo o móvil?
Ambas opciones son posibles. Según la aplicación, el eje de elevación ZH90 puede montarse de forma fija en el techo o el suelo, o bien diseñarse para desplazarse sobre un carro con raíles. También es posible su integración en vías de grúa y sistemas de pórtico.
05 ¿Qué dispositivos se pueden acoplar al eje de elevación ZH90?
El eje de elevación ZH90 está diseñado como un sistema modular. Se le pueden acoplar pinzas, dispositivos de succión y magnéticos, ganchos, destornilladores y husillos, así como soluciones especiales a medida. Zeilhofer desarrolla el accesorio adecuado para cada componente.
06 ¿Qué distingue al eje de elevación ZH90 del brazo flexible ZH90?
El eje de elevación ZH90 levanta cargas de hasta 1200 kg en vertical y está optimizado para movimientos lineales pesados. El brazo flexible ZH90 combina el movimiento de elevación lineal con un brazo flexible y está diseñado para cargas más ligeras de hasta 200 kg con un amplio radio de trabajo.
07 ¿Cómo se controla el eje de elevación del ZH90?
El eje elevador ZH90 se puede controlar de forma manual, colaborativa o totalmente automática. Las opciones de accionamiento incluyen neumática, electroneumática y eléctrica. Hay cuatro variantes de control disponibles, desde un panel de operador sencillo hasta la integración con PLC.
