GELENKARM SYSTEM
GELENK-MANIPULATOR
Gelenkarm-Manipulatoren von Zeilhofer Handhabungstechnik sind vielseitige Hebehilfen, die stationär oder mobil am Boden sowie an der Decke eingesetzt werden können. Dank ihres großen Arbeitsradius und der hohen Beweglichkeit erleichtern sie das ergonomische und sichere Handling schwerer Lasten.
Für jede Anwendung wird der Gelenkarm-Manipulator mit einer individuell angepassten Vorrichtung ausgestattet. Zeilhofer Handhabungstechnik liefert komplette Lösungen – von der Planung bis zum Aftersales-Service. Die Gelenkarm-Hebehilfen sind in vier Ausführungen und Varianten erhältlich.
MONTAGEVARIANTEN
VIER VARIANTEN. IMMER STARRE LASTFÜHRUNG
Der Gelenkarm-Manipulator passt sich Ihrer Halle an — nicht umgekehrt. Wählen Sie die passende Konfiguration für Ihren Produktionsbereich.

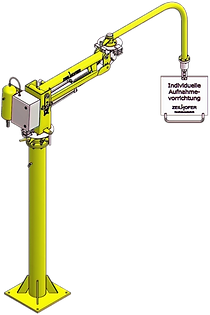

01 STATIONÄR AM BODEN
Der Manipulator wird fest am Hallenboden verankert. Ideal für definierte Arbeitsstationen mit großem Aktionsradius. Besonders wirtschaftlich bei konstantem Einsatzort (optional verfahrbar per Gabelstapler oder Hubwagen).
IHRE VORTEILE
-
Einfache und schnelle Montage
-
Starre Lastführung
-
Großer Arbeitsradius bis 4.000 mm
-
Tragfähigkeit bis zu 800 kg
-
Leichtlauf-Hubzylinder aus Aluminium
-
Drehlager mit 360° Endlosdrehdurchführung
-
Drehanschläge bzw. Begrenzung des Arbeitsbereichs
-
Bremse an den einzelnen Drehachsen
-
unterschiedliche Steuerungsvarianten (pneumatisch, elektro-pneumatisch)
02 VERFAHRBAR AM BODEN
Bei dieser Variante ist der Gelenkarm‑Manipulator auf einer stabilen Grundplatte montiert. Die komplette Einheit ist mobil und kann flexibel per Gabelhubwagen, elektrischer Ameise oder Gabelstapler zum Einsatzort transportiert werden.
IHRE VORTEILE
-
Die mobile Lösung ermöglicht eine optimale Ausnutzung vorhandener Flächen.
-
Verfahrbar mit Gabelhubwagen / Stapler
-
Starre Lastführung
-
Großer Arbeitsradius bis 4.000 mm
-
Tragfähigkeit bis zu 500 kg
-
Leichtlauf-Hubzylinder aus Aluminium
-
Drehlager mit 360° Endlosdrehdurchführung
-
Drehanschläge bzw. Begrenzung des Arbeitsbereichs
-
Bremse an den einzelnen Drehachsen
-
unterschiedliche Steuerungsvarianten (pneumatisch, elektro-pneumatisch)
03 STATIONÄR AN DER DECKE & STAHLBAU
Der Manipulator wird fest an der Hallendecke oder an einem Stahlbau verankert. Die platzsparendste Lösung für beengte Produktionsbereiche, denn der Boden bleibt komplett frei für Stapler, Fahrzeuge und Mitarbeiter.
IHRE VORTEILE
-
Besonders platzsparende Lösung
-
Freier Hallenboden für den Betrieb
-
Starre Lastführung
-
Großer Arbeitsradius bis 4.000 mm
-
Tragfähigkeit bis zu 400 kg
-
Leichtlauf-Hubzylinder aus Aluminium
-
Drehlager mit 360° Endlosdrehdurchführung
-
Drehanschläge bzw. Begrenzung des Arbeitsbereichs
-
Bremse an den einzelnen Drehachsen
-
unterschiedliche Steuerungsvarianten (pneumatisch, elektro-pneumatisch)
04 VERFAHRBAR AN DER DECKE & STAHLBAU
Der Manipulator ist an einem Schienensystem befestigt und kann in X- und Y-Richtung durch die gesamte Produktionshalle verfahren. Maximale Flexibilität für wechselnde Arbeitsplätze und große Hallenbereiche.
IHRE VORTEILE
-
Größter Arbeitsbereich — gesamte Halle nutzbar
-
Variabel für wechselnde Stationen einsetzbar
-
Starre Lastführung
-
Großer Arbeitsradius bis 4.000 mm
-
Tragfähigkeit bis zu 800 kg
-
Leichtlauf-Hubzylinder aus Aluminium
-
Drehlager mit 360° Endlosdrehdurchführung
-
Drehanschläge bzw. Begrenzung des Arbeitsbereichs
-
Bremse an den einzelnen Drehachsen
-
unterschiedliche Steuerungsvarianten (pneumatisch, elektro-pneumatisch)
IN AKTION
DER GELENK-MANIPULATOR IM EINSATZ
Sehen Sie den Gelenk-Manipulator live in der Produktion, wie er schwere Lasten mühelos bewegt.
KOMPLETLÖSUNG
MEHR ALS EIN PRODUKT- EINE VOLLSTÄNDIGE ANLAGE
Jedes Zeilhofer-System ist Teil einer Gesamtlösung. Entdecken Sie passende Vorrichtungen, Steuerungsoptionen und Branchenanwendungen.
END-OF-ARM TOOLING
VORRICHTUNG
Greifer, Sauger, Magnete, Haken, Schrauber und Sonderlösungen - indviduell entwickelt für Ihr Bauteil. CE-konform aus einer Hand.
ANTRIEBS- & STEUERUNGSKONZEPT
STEUERUNG
Pneumatisch, elektropneumatisch oder elektrisch - mit Balancier-, Sicherheits- oder Automatiksteueuerung. Exakt auf Ihren Prozess abgestimmt
BRANCHENSPEZIFISCH
ANWENDUNGEN
Automovtive, Gießerei, Glas & Fenster, Logistik, Maschinenbau und 10+ weitere Branchen - sehen Sie, wie andere Unternehmen profitieren.
FQA / Q&A
HÄUFIGE FRAGEN ZUM GELENK-MANIPULATOR
01 Welche Tragfähigkeit hat der Gelenkarm-Manipulator?
Der Gelenkarm-Manipulator ZH ist für Lasten bis 800 kg ausgelegt. Trotz dieser hohen Tragkraft arbeitet das Gerät pendelfrei und mit hoher Präzision — ein zentrales Merkmal für Anwendungen, die exakte Positionierung schwerer Bauteile erfordern.
02 Wie groß ist der Arbeitsradius?
Der Gelenkarm-Manipulator erreicht einen Arbeitsradius von bis zu 4,5 Metern je nach Bauteilgewicht. Dadurch werden große Arbeitsbereiche abgedeckt — ideal für Montagelinien, Bearbeitungsstationen und Bereiche, in denen Werker mehrere Positionen ohne Standortwechsel erreichen müssen.
03 Was bedeutet pendelfreie Lastführung?
Pendelfreie Lastführung heißt: Die Last kann nicht schwingen oder unkontrolliert ausschlagen, wie es bei Seil- oder Kettensystemen vorkommt. Über die starre Mechanik des Gelenkarms wird die Last jederzeit fest geführt — entscheidend für millimetergenaue Positionierung und maximale Arbeitssicherheit.
04 Welche Montagevarianten gibt es?
Der Gelenkarm-Manipulator ist in vier Varianten verfügbar: bodenstationär, deckenstationär, bodenverfahrbar oder deckenverfahrbar. Die Wahl richtet sich nach der Kundenanforerung, Hallenhöhe, Bodenfläche und gewünschter Mobilität — flexibel an euer Layout anpassbar.
05 Welche Branchen profitieren am stärksten?
Der Gelenkarm-Manipulator wird vorrangig in Automotive eingesetzt — typische Anwendungen sind Karosseriebau und Endmontage. Weitere Branchen sind Gießerei, Glas- und Fensterindustrie sowie Sondermaschinenbau, überall dort, wo schwere oder unhandliche Bauteile präzise gehandhabt werden müssen.
06 Wie wird der Gelenkarm-Manipulator angetrieben?
Der Standard-Antrieb ist pneumatisch — ein bewährtes, robustes Konzept für industrielle Dauereinsätze. Druckluft ist in den meisten Produktionsumgebungen bereits verfügbar, was die Integration vereinfacht. Pneumatische Steuerungen bieten zudem feinfühlige Bedienung bei hoher Kraftübertragung. Weiter Optionen sind jederzeit möglich.
07 Können wir den Gelenkarm-Manipulator individuell anpassen lassen?
Ja. Jeder Gelenkarm-Manipulator wird projektspezifisch konfiguriert: Tragkraft, Arbeitsradius, Montagevariante und Vorrichtung werden auf eure Anwendung abgestimmt. Vorrichtungen wie Greifer, Sauger, Magnete oder kundenspezifische Sonderlösungen entwickeln wir aus einer Hand — inklusive Vorabnahme im Showroom Holzkirchen.
