Mobile Hebehilfe für Platten: aufnehmen, drehen und verfahren ohne Kran
Eine mobile Hebehilfe für Platten ist ein fahrbares Hebegerät, das Platten über eine Saugvorrichtung aufnimmt, anhebt und auf Rädern genau dorthin bringt, wo sie gebraucht werden. Die Lösung von Zeilhofer Handhabungstechnik basiert auf dem akkubetriebenen Hebelift ZH. Sie hebt Lasten bis 100 kg und arbeitet ohne Kran, ohne Schienensystem und ohne Druckluft. Dieser Beitrag zeigt ein aktuelles Praxisbeispiel mit zwei Saugern und erklärt Funktion, Auslegung und Sicherheit. Außerdem hilft er Ihnen bei der Entscheidung, ob eine mobile Lösung zu Ihrer Plattenhandhabung passt.
Das Wichtigste in Kürze
Was: fahrbare Hebehilfe mit Saugvorrichtung zum Umsetzen von Platten, auch als mobiler Plattenheber oder Bodenwagen mit Saugvorrichtung bezeichnet.
Aufnahme: zwei Sauger, die nahezu jedes flache Bauteil mit glatter, dichter Oberfläche sicher ansaugen.
Traglast: Grundgerät bis 100 kg. Die Vorrichtung wird auf das tatsächliche Bauteil ausgelegt, die gezeigte Anlage auf 15 kg.
Energie: 48-Volt-Lithium-Ionen-Akku für eine volle Schicht. Geladen wird an jeder Schuko-Steckdose, der Akku ist schnell wechselbar.
Bewegung: Heben per elektrischem Spindelantrieb, Verfahren und Ausrichten über Omniwheels, der Wagen dreht auf der Stelle und fährt seitwärts.
Sicherheit: Vakuumpumpen mit Druckanzeige, Überlastsicherung und Sensoren gegen Quetschungen.
Infrastruktur: keine Druckluft, kein Kran, keine Schienen, kein Fundament.
Hersteller: Entwicklung und Fertigung in Holzkirchen, über 2.500 gelieferte Anlagen seit 1999, zertifiziert nach ISO 9001 und TISAX Level 2 mit Prototypenschutz.
Was ist eine mobile Hebehilfe für Platten?
Eine mobile Hebehilfe für Platten verbindet drei Funktionen in einem Gerät: ein Fahrwerk, eine Hubsäule und eine Aufnahmevorrichtung, die die Platte per Unterdruck hält. Anders als ein Vakuumheber am Kran ist sie nicht an eine Kranbahn gebunden. Anders als ein stationärer Manipulator braucht sie keinen festen Aufstellort. Der Bediener fährt mit dem Gerät zur Platte, nimmt sie auf und bringt sie zum nächsten Arbeitsschritt.
Im Sprachgebrauch finden sich dafür mehrere Begriffe: mobiler Plattenheber, fahrbarer Plattenlift, Plattenhebegerät oder Bodenwagen mit Saugvorrichtung. Davon abzugrenzen sind zwei Gerätearten mit ähnlichem Namen:
Plattenlifte aus dem Trockenbau heben Gipskartonplatten per Handkurbel an die Decke und sind für die Serienfertigung nicht gedacht.
Handsaugheber mit einem oder zwei Saugtellern werden getragen und entlasten den Rücken daher nicht.
Praxisbeispiel: Platten umsetzen mit zwei Saugern
Die Anlage auf dem Titelbild löst eine Aufgabe, die es in fast jeder Fertigung gibt: Eine Platte wird an einer Stelle aufgenommen, einige Meter weitergefahren und an anderer Stelle exakt abgelegt. Die Vorrichtung arbeitet dafür mit zwei Saugern. Sie setzen auf der Platte auf, die Vakuumpumpe baut Unterdruck auf, und die Platte hängt sicher an der Vorrichtung, ohne Klemmung und ohne Druckstellen.
Die gezeigte Anlage ist für 15 kg ausgelegt, weil das Werkstück des Kunden nicht mehr wiegt. Der Hebelift ZH als Grundgerät hebt bis 100 kg. Wir legen die Vorrichtung aber immer auf das tatsächliche Bauteil aus und nicht auf das technisch Mögliche. So bleibt die Anlage leicht, wendig und wirtschaftlich.
Zwei Sauger, viele Bauteile
Zwei Sauger im festen Abstand reichen für einen großen Teil aller flachen Bauteile. Sie halten das Teil sicher und verhindern, dass es sich um die Saugachse verdreht. Damit lässt sich mit derselben Vorrichtung alles ansaugen, was eine glatte und ausreichend dichte Fläche hat:
Platten aus Metall, Kunststoff, Glas oder beschichtetem Holzwerkstoff
Bleche und Zuschnitte
Paneele, Verkleidungen und Seitenwände
Deckel, Türen und Gehäuseteile
Montageplatten
Erst bei großen oder biegeweichen Formaten setzen wir zusätzliche Sauger ein, damit sich die Platte beim Heben nicht durchbiegt.
Wie funktioniert die mobile Hebehilfe für Platten?
Der Ablauf gliedert sich in fünf Schritte:
Anfahren: Der Bediener schiebt das Gerät an den Plattenstapel, das Gestell oder die Maschine. Dank Omniwheels geht das auch seitwärts und in engen Gängen, ohne rangieren zu müssen.
Ansaugen: Die beiden Sauger setzen auf der Platte auf. Die Vakuumpumpe baut Unterdruck auf, die Druckanzeige zeigt dem Bediener, dass die Platte sicher gehalten wird.
Heben: Ein elektrischer Spindelantrieb hebt die Platte stufenlos und pendelfrei. Über den Joystick lassen sich Arbeitshöhen programmieren, damit wiederkehrende Positionen schnell erreicht werden.
Ausrichten: Die Platte wird nicht an der Vorrichtung gedreht, sondern mit dem ganzen Wagen. Der Wagen dreht auf der Stelle und fährt seitwärts, so steht die Platte schnell in der richtigen Lage.
Verfahren und ablegen: Der Bediener führt die Platte zum Zielort, legt sie exakt ab und löst das Vakuum.
Die Technik im Überblick
Grundgerät: Hebelift ZH aus stranggepressten, patentierten Aluminium-Profilen, mit drei oder vier Fahrwerken.
Antrieb: 48-Volt-Lithium-Ionen-Akku, schnell wechselbar. Der Hebelift ZH war der erste Hebelift weltweit mit diesem Akku.
Fahrwerk: eigens entwickelte Omniwheels für Bewegungen in alle Richtungen, deutlich leichtgängiger als herkömmliche Bockrollen.
Bedienung: Joystick mit programmierbaren Arbeitshöhen, Bedienung mit einer Hand möglich.
Vorrichtung: zwei Sauger mit Vakuumpumpe und Druckanzeige. Dreh- oder Kippeinheiten sind als Option möglich, wenn die Anwendung es erfordert. Alle Varianten finden Sie auf unserer Seite Vorrichtungen, Greifer, Sauger und Magnete.
Sicherheit: Überlastsicherung und Sensoren, die Quetschungen verhindern.
Erweiterung: optional mit Gelenkarm für größere Reichweite.
Warum der Akkubetrieb so viele Einsatzorte erschließt, erklärt unser Ratgeber Hebelift ZH ohne Druckluft. Die Grundlagen der Vakuumtechnik finden Sie im Beitrag Was ist eine Saugvorrichtung?
Welche Platten lassen sich mit einer Saugvorrichtung heben?
Entscheidend ist nicht das Material, sondern die Oberfläche. Ein Sauger hält dann zuverlässig, wenn die Oberfläche möglichst luftdicht, eben und tragfähig ist.
Bleche aus Stahl, Edelstahl und Aluminium: sehr gut geeignet. Bei geölten Blechen wählen wir Saugermaterial und Profil passend aus, damit die Platte nicht rutscht.
Montageplatten: sehr gut geeignet, auch verzinkt oder beschichtet.
Beschichtete Holzwerkstoffe (melaminharzbeschichtete Spanplatte, lackierte MDF, Möbelfronten): gut geeignet. Rohe Span- oder OSB-Platten sind luftdurchlässig und brauchen mehr Saugleistung oder eine andere Aufnahme.
Kunststoff- und Verbundplatten (Acrylglas, Polycarbonat, Aluminium-Verbundplatten): gut geeignet, empfindliche Oberflächen bleiben kratzerfrei.
Glasplatten: gut geeignet. Voraussetzung ist eine auf Format und Gewicht abgestimmte Saugerverteilung.
Stark strukturierte, gelochte oder poröse Platten: nur mit spezieller Auslegung. Hier prüfen wir, ob Saugvorrichtung, Greifer oder Magnet die bessere Wahl ist.
Welche Aufnahme für welchen Plattentyp am besten passt, vertieft unser Beitrag Platten sicher handhaben: Welche Vorrichtung passt zu Ihrer Platte?
Wie schwer ist meine Platte? Rechenbeispiele
Das Gewicht einer Platte berechnen Sie mit einer einfachen Formel: Länge × Breite × Dicke × Dichte. Die folgenden Beispiele zeigen, wie schnell übliche Formate an die Grenze des manuell Zumutbaren kommen:
Stahlblech 2.000 × 1.000 × 3 mm: rund 47 kg
Edelstahlblech 2.000 × 1.000 × 2 mm: rund 32 kg
Aluminiumplatte 3.000 × 1.500 × 4 mm: rund 49 kg
Montageplatte aus verzinktem Stahl 1.700 × 1.100 × 3 mm: rund 44 kg
Floatglas 2.000 × 1.000 × 8 mm: rund 40 kg
Spanplatte 2.800 × 2.070 × 19 mm: rund 72 kg
MDF-Platte 2.800 × 2.070 × 19 mm: rund 83 kg
Acrylglas 3.050 × 2.050 × 8 mm: rund 60 kg
Auch leichte Platten wie die 15 kg aus unserem Praxisbeispiel werden durch ihr Format schnell unhandlich, weil der Schwerpunkt weit vom Körper entfernt liegt und die Bewegung sich viele Male pro Schicht wiederholt. Wie die zulässige Belastung beim manuellen Heben bewertet wird, erklärt unser Beitrag Wie viel kg darf man heben?
Wie viel Saugkraft braucht eine Platte?
Die theoretische Haltekraft eines Saugers ergibt sich aus Unterdruck mal Saugfläche. Ein runder Sauger mit 100 mm Durchmesser erreicht bei 0,6 bar Unterdruck rechnerisch rund 470 Newton, also etwa 48 kg. In der Praxis rechnet man diese Kraft nie voll an, aus drei Gründen:
Sicherheitsfaktor: Bei horizontal aufgenommenen Platten ist in der Vakuumtechnik mindestens Faktor 2 üblich.
Senkrechte Platten: Steht die Platte senkrecht, hält nicht mehr die Saugkraft direkt, sondern die Reibung zwischen Sauger und Oberfläche. Der Bedarf an Saugfläche steigt dadurch deutlich.
Dynamik: Beim Anfahren, Bremsen und Drehen des Wagens wirken zusätzliche Kräfte auf die Platte.
Deshalb legen wir Anzahl, Größe und Position der Sauger immer für die konkrete Platte und die konkrete Bewegung aus. Die Rechnung oben dient nur der Orientierung und ersetzt keine Auslegung.
Wo wird die mobile Hebehilfe für Platten eingesetzt?
Schaltschrankbau: Montageplatten vom Lagerwagen aufnehmen und zum Gehäuse bringen. Mehr dazu im Ratgeber Hebehilfen im Schaltschrankbau.
Blech- und Metallverarbeitung: Zuschnitte zwischen Lager, Abkantpresse, Schweißplatz und Montage bewegen. Für das Beschicken von Laseranlagen mit schweren Tafeln empfehlen wir stationäre Lösungen, siehe Bleche in Laserschneidanlagen einlegen.
Holz- und Möbelindustrie: beschichtete Platten und Möbelfronten kratzerfrei vom Stapel zur Maschine bringen. Siehe auch Manipulator für die Holzindustrie.
Geräte- und Anlagenbau: Verkleidungen, Seitenwände, Deckel und Türen in der Montage umsetzen.
Glas- und Fensterbau: Scheiben und Füllungen ergonomisch bewegen, siehe Handhabung von Glasscheiben.
Kunststoffverarbeitung und Fassadenbau: Acrylglas-, Polycarbonat- und Verbundplatten ohne Beschädigung der Oberfläche handhaben.
Prototypenbau, Versuch und Instandhaltung: ein Gerät für wechselnde Aufgaben, ohne Installation und ohne feste Bindung an einen Arbeitsplatz.
Mobile Hebehilfe, Kran oder Manipulator: was passt?
Nicht jede Plattenaufgabe braucht eine mobile Lösung. Die folgende Einordnung hilft bei der Entscheidung.
Die mobile Hebehilfe für Platten ist die richtige Wahl, wenn
die Platten bis 100 kg wiegen,
die Einsatzorte wechseln oder mehrere Arbeitsplätze versorgt werden,
keine Kranbahn und keine Druckluft vorhanden sind,
Gänge eng sind und seitliches Verfahren gebraucht wird.

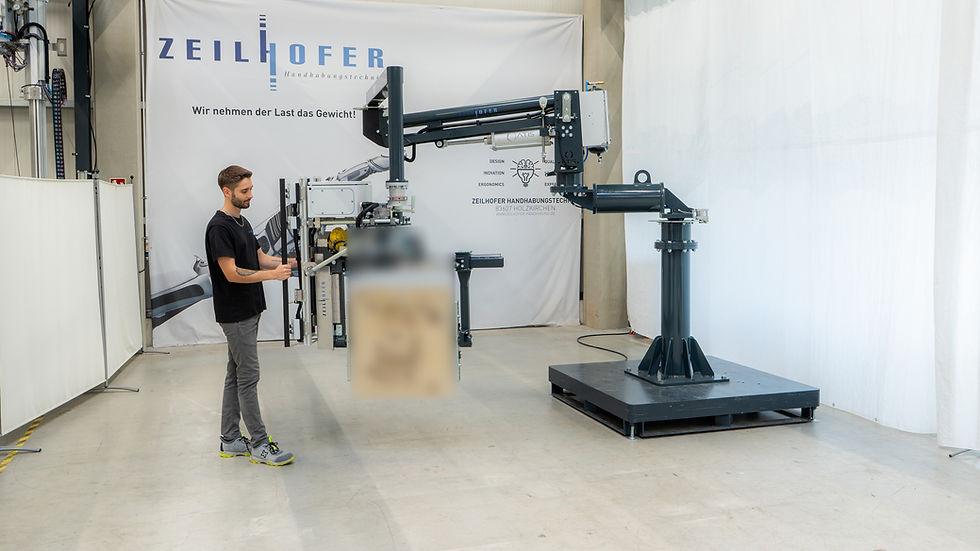

Ein stationärer Manipulator oder eine Hubachse ist besser, wenn
die Platten schwerer sind: Gelenk-Manipulator bis 800 kg, Hubachse ZH90 bis 1.200 kg,
an einem festen Arbeitsplatz in hoher Taktzahl gearbeitet wird,
die Platte über große Radien geschwenkt werden muss.
Ein Vakuumheber am Kran ist sinnvoll, wenn
ohnehin eine Kranbahn vorhanden ist,
sehr große Formate über längere Strecken bewegt werden.
Warum eine Vorrichtung mit starrer Lastführung oft präziser ist als ein Vakuum-Schlauchheber, zeigt der Ratgeber Schlauchheber oder Vorrichtung?. Wann ein Hebelift grundsätzlich die richtige Wahl ist, lesen Sie im Ratgeber Hebelift: Wann ist er die richtige Wahl?. Wenn Sie noch unsicher sind, führt Sie unser Produktfinder in wenigen Schritten zur passenden Hebehilfe.
Sicherheit: worauf Sie bei der Plattenhandhabung mit Vakuum achten sollten
Eine Platte, die sich vom Sauger löst, und Quetschstellen zwischen Gerät, Platte und Umgebung sind die größten Risiken beim mobilen Plattenhandling. Orientierung für die Sicherheitsanforderungen an Vakuumheber gibt die Norm DIN EN 13155 für lose Lastaufnahmemittel. Folgende Punkte sollten Sie bei jeder Lösung prüfen:
Unterdruckanzeige: Eine Druckanzeige an der Vakuumpumpe zeigt dem Bediener jederzeit, ob die Platte sicher gehalten wird.
Warneinrichtung: Sinkt der Unterdruck in den Gefahrenbereich oder fällt die Energieversorgung aus, muss eine Warnung erfolgen.
Vakuumreserve und Rückschlagventil: Sie halten die Platte bei kurzem Druckabfall.
Überlastsicherung: Sie erkennt, wenn die Last die Auslegung überschreitet, und schützt Gerät und Bediener.
Quetschschutz: Sensoren stoppen die Bewegung, bevor Hände oder Körperteile eingeklemmt werden.
Jährliche Prüfung: Wie jede Hebehilfe unterliegt auch die mobile Hebehilfe für Platten der jährlichen UVV-Prüfung, die Zeilhofer als Service anbietet.
Die Anlage aus unserem Praxisbeispiel ist mit Vakuumpumpen mit Druckanzeige, einer Überlastsicherung und Sensoren gegen Quetschungen ausgestattet. Welche Sicherheitsausstattung Ihre Anwendung darüber hinaus braucht, legen wir gemeinsam in der Projektierung fest.
Ergonomie: warum sich Plattenhandhabung ohne Muskelkraft lohnt
Muskel-Skelett-Erkrankungen sind die größte Ursache für Fehltage in Deutschland. Laut AOK-Fehlzeiten-Report gingen 2024 19,8 Prozent aller Arbeitsunfähigkeitstage auf diese Krankheitsgruppe zurück, oft verbunden mit langen Ausfallzeiten. Nach der BIBB/BAuA-Erwerbstätigenbefragung gibt rund jeder vierte Erwerbstätige an, häufig schwere Lasten zu heben und zu tragen (BAuA).
Bei Platten kommt ein Faktor hinzu, den reine Gewichtsangaben unterschätzen: das Format. Eine große Platte wird mit ausgestreckten Armen, verdrehtem Oberkörper und oft zu zweit bewegt. Genau diese Haltungen bewertet die Leitmerkmalmethode als besonders belastend, und das schon bei geringen Gewichten, wenn sich die Bewegung häufig wiederholt. Arbeitgeber sind nach Arbeitsschutzgesetz und Lastenhandhabungsverordnung verpflichtet, solche Gefährdungen zu beurteilen und durch geeignete Arbeitsmittel zu reduzieren. Mehr dazu im Ratgeber Ergonomie am Montagearbeitsplatz und in unserem Whitepaper Hebehilfen 2027.
Mit der mobilen Hebehilfe trägt das Gerät das Gewicht, der Bediener führt nur noch. Aus einer Zwei-Personen-Aufgabe wird oft eine Ein-Personen-Aufgabe, und teure Oberflächen bleiben frei von Kratzern und Kantenschäden.
Wirtschaftlichkeit: was die mobile Lösung spart
Keine Infrastruktur: Kranbahn, Schienensystem und Druckluftanschluss entfallen. Eine nachträgliche Druckluftinstallation kostet schnell fünfstellige Beträge.
Geringe Energiekosten: Eine Akkuladung kostet je nach Strompreis etwa 0,50 bis 1,00 Euro und reicht für eine Schicht.
Mehrfachnutzung: Ein Gerät versorgt mehrere Arbeitsplätze, Hallen oder Abteilungen.
Weniger Ausschuss: Kontrolliertes Aufnehmen und Ablegen schützt empfindliche Oberflächen.
Weniger Personalbindung: Platten, die bisher zu zweit getragen wurden, bewegt eine Person.
Finanzierung: Neben dem Kauf sind Leasing mit 24, 36 oder 48 Monaten Laufzeit und Mietkauf über unseren Finanzierungspartner möglich.
Welche Faktoren den Preis einer Hebehilfe bestimmen, erklärt unser Ratgeber Was kostet ein Manipulator?
Von der Anfrage zur fertigen Anlage
Prozessanalyse: Wir klären Platten, Bewegungen, Taktung und Umgebung, gerne direkt bei Ihnen vor Ort.
Konstruktion: Unsere Konstrukteure legen Grundgerät, Saugvorrichtung und Sicherheitsausstattung aus.
Fertigung: Die Anlage entsteht in unserer 2.500 m² großen Halle in Holzkirchen.
Abnahme: Sie nehmen die Anlage bei uns ab, auf Wunsch auch als digitale Vorabnahme.
Inbetriebnahme und Unterweisung: Wir bringen die Anlage in Betrieb und weisen Ihre Mitarbeitenden ein.
Service: Wartung, Ersatzteile und die jährliche UVV-Prüfung aus einer Hand.
Checkliste für Ihre Anfrage
Damit wir Ihnen schnell ein belastbares Angebot machen können, helfen uns diese Angaben:
Plattenmaterial und Oberfläche (zum Beispiel geölt, beschichtet, strukturiert)
Formate, Dicken und Gewichte, idealerweise die kleinste und die größte Platte
Aufnahmeposition (Stapel, Gestell, Maschine) und Ablageposition
Anzahl der Hebevorgänge pro Schicht
Umgebung und Wege (Gangbreiten, Bodenbeschaffenheit, Einsatz in mehreren Hallen)
Fotos oder ein kurzes Video Ihres heutigen Ablaufs helfen uns besonders. Anfragen beantworten wir werktags innerhalb von 24 Stunden.
Warum Zeilhofer Handhabungstechnik
Zeilhofer Handhabungstechnik aus Holzkirchen entwickelt, konstruiert und fertigt seit 1999 Hebehilfen, Manipulatoren und Hubachsen für Lasten bis 1.200 kg. Rund 250 individuell gefertigte Anlagen verlassen jedes Jahr unser Werk, insgesamt über 2.500 Anlagen in 18 Branchen, von großen Automobilherstellern bis zu mittelständischen Fertigungsbetrieben. Grundgerät, Vorrichtung und Steuerung kommen aus einer Hand, zertifiziert nach ISO 9001 und TISAX Level 2 mit Prototypenschutz.
Sie möchten Platten in Ihrer Fertigung ohne Kraftaufwand bewegen? Schicken Sie uns Ihre Anwendung, wir melden uns innerhalb von 24 Stunden.
Häufige Fragen zur mobilen Hebehilfe für Platten
Was ist eine mobile Hebehilfe für Platten?
Ein fahrbares Hebegerät, das Platten über eine Saugvorrichtung aufnimmt, anhebt, verfährt und an anderer Stelle exakt ablegt. Die Lösung von Zeilhofer basiert auf dem akkubetriebenen Hebelift ZH, hebt bis 100 kg und braucht weder Kran noch Schienen noch Druckluft.
Reichen zwei Sauger, um eine Platte sicher zu heben?
Ja, bei Platten und flachen Bauteilen mit glatter, dichter Oberfläche. Zwei Sauger im festen Abstand halten das Teil sicher und verhindern, dass es sich um die Saugachse verdreht. Erst bei großen oder biegeweichen Formaten sind zusätzliche Sauger nötig, damit sich die Platte nicht durchbiegt.
Welche Platten lassen sich mit Saugvorrichtung heben?
Platten mit möglichst dichter, ebener Oberfläche: Bleche, Montageplatten, beschichtete Holzwerkstoffe, Kunststoff-, Verbund- und Glasplatten. Rohe, poröse oder gelochte Platten brauchen eine spezielle Auslegung oder eine andere Aufnahme.
Wie schwer darf die Platte sein?
Der Hebelift ZH ist für Lasten bis 100 kg ausgelegt. Die Vorrichtung wird auf das tatsächliche Bauteil abgestimmt: Die im Beitrag gezeigte Anlage ist für 15 kg ausgelegt, weil das Werkstück nicht mehr wiegt. Schwerere Platten übernehmen Gelenk-Manipulator bis 800 kg oder Hubachse ZH90 bis 1.200 kg.
Wie berechne ich das Gewicht einer Platte?
Länge mal Breite mal Dicke mal Dichte. Ein Stahlblech mit 2.000 × 1.000 × 3 mm wiegt rund 47 kg, eine MDF-Platte mit 2.800 × 2.070 × 19 mm rund 83 kg.
Wie wird die Platte ausgerichtet?
In der gezeigten Ausführung dreht sich nicht die Vorrichtung, sondern der ganze Wagen. Dank Omniwheels dreht er auf der Stelle und fährt seitwärts, so lässt sich die Platte exakt ausrichten. Dreh- oder Kippeinheiten an der Vorrichtung sind als Option möglich, wenn die Anwendung es erfordert.
Braucht die mobile Hebehilfe Druckluft oder einen Kran?
Nein. Hub, Vakuum und Steuerung laufen über einen 48-Volt-Akku, der eine Schicht hält und an jeder Schuko-Steckdose geladen wird.
Wann ist ein stationärer Manipulator die bessere Wahl?
Bei Platten über 100 kg, bei hoher Taktzahl an einem festen Arbeitsplatz oder bei großen Schwenkradien. Die mobile Lösung spielt ihre Stärke bei wechselnden Einsatzorten und ohne Hallen-Infrastruktur aus.
Welche Sicherheitsfunktionen hat die mobile Hebehilfe?
Die gezeigte Anlage arbeitet mit Vakuumpumpen mit Druckanzeige, einer Überlastsicherung und Sensoren, die Quetschungen verhindern. Orientierung für Vakuumheber gibt die DIN EN 13155. Zusätzlich ist eine jährliche UVV-Prüfung vorgeschrieben.
Welche Angaben braucht Zeilhofer für ein Angebot?
Plattenmaterial und Oberfläche, Formate und Gewichte, Aufnahme- und Ablageposition, Hebevorgänge pro Schicht und die Wege im Werk. Anfragen beantworten wir werktags innerhalb von 24 Stunden.
