Guide · Vitrage et fenêtres
Manipulateur pour vitres et fenêtres
Manipulateur et dispositif de levage pour le verre : permet de soulever, faire pivoter, incliner et vitrage en toute sécurité les vitres, les vitrages isolants et les éléments de fenêtres en production.
Réponse courte
Pour la production de vitrages et de fenêtres, les manipulateurs, également appelés appareils de levage de verre, à ventouses, à pinces ou combinés, sont adaptés. Un manipulateur articulé Zeilhofer soulève jusqu'à 800 kg, tandis que l'axe de levage ZH90 peut soulever jusqu'à 1 200 kg. Le guidage rigide empêche toute oscillation, permettant ainsi de positionner, faire pivoter, incliner et vitrer les vitrages avec une précision millimétrique. Le verre pèse environ 2,5 kg par mètre carré et par millimètre d'épaisseur. Ce guide vous explique comment calculer le poids, choisir le système approprié et concevoir correctement les dispositifs de sécurité.
Le guide « Alternative au dispositif de levage par tube à vide » explique en détail le fonctionnement de la sécurité sous vide.
Les points les plus importants en bref
Cela concerne les solutions de production, de fabrication de fenêtres et de vitrages isolants, et non les ventouses de levage pour les chantiers de construction.
Le verre pèse environ 2,5 kg par m² et mm d'épaisseur ; le vitrage isolant 4/4/4 de 2,0 × 1,5 m pèse environ 90 kg.
Lève-personne ZH jusqu'à 100 kg (mobile), manipulateur à corde jusqu'à 150 kg, manipulateur articulé jusqu'à 800 kg, axe de levage ZH90 jusqu'à 1 200 kg, chacun comprenant un dispositif.
Aspiration, préhension ou une combinaison des deux ; cette combinaison offre une sécurité maximale.
Les options de rotation, d'inclinaison et de vitrage sont mises en œuvre selon les exigences du client.
Deux circuits de vide distincts et un système de surveillance de la pression maintiennent le disque en place même en cas de panne.
CHAPITRE 1
Pourquoi la manipulation du verre représente un défi particulier
Une vitre se comporte différemment d'un élément en acier de même masse. Sa grande surface la rend fragile et sujette aux chocs ponctuels ou aux impacts sur les bords. De plus, ses surfaces sont sensibles aux dommages causés par les revêtements, les films ou les couches de contrôle solaire. Par ailleurs, son poids augmente avec chaque millimètre d'épaisseur et avec chaque vitre supplémentaire.
La manutention manuelle de grandes vitres, de vitrages isolants ou d'éléments de fenêtres finis nécessite deux à quatre personnes, présente un risque de bris de verre et sollicite fortement le dos et les épaules. Un manipulateur transforme cette tâche d'équipe en une opération réalisée par une seule personne : la charge est guidée quasiment en apesanteur et l'opérateur détermine sa position et son orientation avec un minimum d'effort. Ce guide se concentre sur les solutions pour la production, la fabrication de fenêtres et de vitrages isolants, et non sur les ventouses de levage pour les chantiers de construction.
CHAPITRE 2
Calcul du poids du verre : la règle empirique
Le verre flotté a une densité d'environ 2 500 kg/m³. On peut donc utiliser une règle simple : Poids (kg) = Largeur (m) × Hauteur (m) × Épaisseur du verre (mm) × 2,5. Pour le vitrage isolant, seule l'épaisseur du verre importe, et non l'espace entre les vitres.
-
Triple vitrage isolant 4/4/4, 2,0 × 1,5 m : 3,0 m² × 12 mm × 2,5 = env. 90 kg
-
Vitrage isolant grand format 6/6/6, 4,0 × 2,5 m : 10 m² × 18 mm × 2,5 = environ 450 kg
-
Verre architectural VSG 2 × 10 mm, 3,21 × 2,5 m : 8,0 m² × 20 mm × 2,5 = environ 400 kg
La conception ne dépend pas uniquement du verre. La capacité de charge d'un manipulateur s'applique toujours à la fois au composant et à son système de fixation. Il faut tenir compte du châssis, des fixations et du poids du dispositif de ventouse ou de préhension, et prévoir le format le plus lourd qui sera fabriqué ultérieurement.
CHAPITRE 3
Quel système convient à quel poids de verre ?
Le choix du système de base dépend principalement du poids total, de la portée et des mouvements requis. Zeilhofer propose quatre systèmes pour le vitrage et les fenêtres, chacun avec son propre dispositif :
-
Plateforme élévatrice ZH jusqu'à 100 kg : manutention de petites plaques de verre, alimentée par batterie, sans grue ni air comprimé
-
Manipulateur de câbles jusqu'à 150 kg : petites vitres et châssis de fenêtres, levage principalement vertical
-
Manipulateur articulé jusqu'à 800 kg : vitrages isolants, éléments de fenêtres et verre architectural, guidés de manière rigide avec rotation et inclinaison.
-
Axe de levage ZH90 jusqu'à 1 200 kg : éléments vitrés et portes de très grandes dimensions, à guidage linéaire et intégrables aux lignes de circulation.

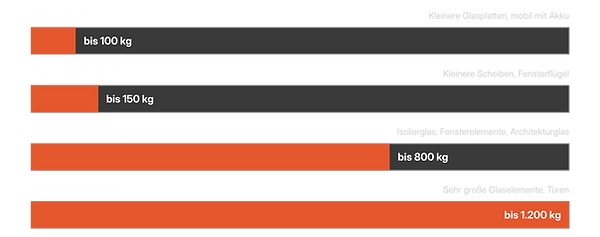

Quel système pour quel poids de verre :
.png)
Le choix du système adapté à chaque situation dépend également de la hauteur de travail, du temps de cycle et de l'espace disponible. Les options de montage et la portée du bras articulé sont présentées dans le guide « Manipulateurs à bras articulé jusqu'à 800 kg », tandis que la solution mobile est décrite dans l'article « Aide au levage mobile pour panneaux ». Les critères de choix d'un fabricant sont expliqués dans le guide « Choisir un fabricant de manipulateurs ».
CHAPITRE 4
Succion, préhension, ou une combinaison des deux ?
Le dispositif détermine si le verre est manipulé avec précaution et en toute sécurité. Zeilhofer les conçoit sur mesure pour chaque composant. L'article « Qu'est-ce qu'un dispositif d'aspiration ? » explique le principe de fonctionnement du vide.
Aspiration (vide)
Voici comment ça fonctionne
Les ventouses maintiennent le disque à plat grâce à une pression négative.
Convient pour
Vitrages simples lisses, vitrage isolant, modules PV
Avantage
Aucun contact avec les bords, ventouses réglables pour changer de format.
surface
Ventouses douces également adaptées au verre traité et aux miroirs
Sécurité
Deux circuits de vide distincts avec surveillance de la pression
Poignée (mécanique)
Voici comment ça fonctionne
Les pinces maintiennent l'élément fermement contre le cadre ou le bord.
Convient pour
Éléments de fenêtres finis avec cadres, portes d'entrée et portes-fenêtres
Avantage
Indépendamment de la surface et de la densité
surface
Des coussinets souples protègent les bords et les cadres
Sécurité
Maintient le vide sans énergie
Solution combinée : Pour les éléments lourds et de grande taille, le basculement et le vitrage, Zeilhofer combine les deux principes. Le vide maintient la vitre, tandis que la pince assure un maintien optimal. Ainsi, la charge reste sécurisée même en cas de perte du vide.
CHAPITRE 5
Rotation, pivotement, inclinaison et vitrage
Dans la production de verre et de fenêtres, le simple levage est rarement suffisant. Tous les mouvements sont mis en œuvre selon les exigences du client, qu'ils soient manuels ou motorisés.
Inclinaison de 90°
Réception couchée depuis la table ou le convoyeur à rouleaux, stockage debout dans le cadre en A ou le rack de transport.
Rotation dans le plan
Faire pivoter le format portrait en format paysage, par exemple pour l'alignement avant le vitrage ou le traitement des bords.
Se balancer
Faites pivoter la charge autour de la colonne ou du bras pour actionner plusieurs postes de travail à partir d'un seul.
Vitrage
Insérez le disque dans le cadre avec une précision millimétrique. Le guide rigide maintient la position ; l’opérateur l’aligne.
CHAPITRE 6
Sécurité : Ce qu'un manipulateur de verre doit être capable de faire
Lorsque du verre est placé à proximité ou au-dessus de personnes, la sécurité est primordiale. Les appareils à vide Zeilhofer sont donc équipés de dispositifs de sécurité à plusieurs niveaux :
01
Deux circuits de vide distincts
Si un cercle cède, le second continue de maintenir le disque en place.
02 Surveillance de la pression
Le vide est surveillé en permanence. La charge n'est libérée que lorsqu'un vide suffisant est atteint.
03
Arrêter en cas de perte de pression
Si la pression négative chute, le système émet un avertissement et arrête le mouvement.
04
Verrouillage mécanique positif
Des pinces peuvent être utilisées en option pour sécuriser davantage la charge, indépendamment du système d'aspiration.
Le guide « Alternative au lève-tube à vide » explique pourquoi un manipulateur guidé avec un dispositif à vide présente des avantages en termes de sécurité et de précision de positionnement par rapport au lève-tube à vide classique.
CHAPITRE 7
Manipulateur ou ventouse de levage sur la grue.
De nombreuses entreprises utilisent un système de levage par ventouses fixé à un palan à chaîne ou à une grue pour soulever le verre. Ce système fonctionne, mais atteint ses limites en production de masse. La différence réside dans la manière dont la charge est guidée.
manipulateur
guide
Guidé de manière rigide, le disque ne se balance pas.
Positionnement
Précis au millimètre près, même lors du vitrage
Charges excentrées
sont enregistrées instantanément
personnel
Une personne au lieu de deux à quatre
Convient pour
Emplois permanents et production en série
Leveur à ventouses sur la grue
guide
Il est suspendu à une corde ou une chaîne et se balance.
Positionnement
Cela prend du temps et souvent l'aide d'une deuxième personne.
Charges excentrées
Ont tendance à pendre de travers
Exigence
Une grue ou un palan à chaîne doit être disponible.
Convient pour
Changement de lieu, chantier de construction, petites quantités
Pour une comparaison générale des systèmes de levage, quel que soit le matériau, veuillez consulter le guide « Manipulateur, grue ou palan à chaîne ? » .
CHAPITRE 8
Applications dans l'industrie du verre et des fenêtres
Le verre n'est pas uniquement utilisé dans la fabrication de fenêtres. Voici quelques exemples de tâches pour lesquelles Zeilhofer a mis en œuvre des solutions :
-
Construction de fenêtres : Vitrage, manutention et empilage sur supports de transport de fenêtres en PVC et en bois, portes-fenêtres, portes de balcon, portes coulissantes et portes-fenêtres, ainsi que d'éléments préfabriqués.
-
Vitrage isolant : Insérer les vitres dans le joint périphérique et former des piles.
-
Verre architectural et de façade : manutention de grands formats jusqu’à 6 m de longueur avant et après découpe, meulage et revêtement.
-
Photovoltaïque : Transfert de modules pesant de 18 à 35 kg entre la machine à laminer, le cadre et la station de jonction
-
Miroirs et meubles en verre : déplacer des surfaces délicates sans laisser de marques
-
Vitrage de véhicules : Installation de pare-brise, de toits vitrés et de vitres de train
Exemples pratiques sélectionnés :
Vous trouverez un aperçu des 18 secteurs d'activité dans la section Applications .
CHAPITRE 9
Exemple pratique : 13 solutions pour un fabricant de fenêtres de premier plan
Depuis 2008, Zeilhofer collabore avec un grand fabricant de fenêtres. Durant cette période, 13 solutions de manutention sur mesure ont été développées, allant du vitrage et du déplacement des éléments de fenêtres finis au chargement des supports de transport. À ces postes, une seule personne suffit désormais pour effectuer les opérations qui nécessitaient auparavant une équipe. Vous trouverez un exemple pratique détaillé dans l'article « Aides au levage pour la production de fenêtres ».
CHAPITRE 10
Coûts et financement
Le prix comprend le système de base et l'accessoire. Un manipulateur à câble simple est disponible à partir d'environ 10 000 €, hors installation et mise en service. Les solutions pour le verre avec ventouses ou accessoires combinés, fonctions d'inclinaison et de rotation, sont plus onéreuses et leur prix varie selon les besoins ; les solutions complexes d'axes de levage peuvent atteindre environ 150 000 €. Les facteurs de coût sont détaillés dans le guide « Quel est le prix d'un manipulateur ? » . Au lieu d'un paiement unique, le leasing et la location-vente sont possibles via Würth Leasing ; vous trouverez tous les détails dans le guide « Leasing et financement des aides au levage » .
CHAPITRE 11
Liste de vérification : Votre demande nécessite ces informations
Grâce à ces informations, vous recevrez plus rapidement une évaluation fiable et une offre à prix fixe :
Format le plus grand et le plus petit, ainsi que construction en verre ou épaisseur du verre
Poids maximal, cadre et accessoires compris
Surface : Verre flotté, revêtu, métallisé ou encadré
Stockage et mise en place : à plat, debout, sur rayonnage, sur châssis ou sur convoyeur à rouleaux
Mouvements requis : rotation, pivotement, inclinaison, vitrage
Hauteurs de travail, portée et espace disponible
Quantité par quart de travail, ainsi que des photos ou des dessins des composants et du lieu de travail.
FAQ / Questions-réponses
Questions fréquentes sur les manipulateurs de verre
01 Qu'est-ce qu'un manipulateur de verre ?
Un manipulateur de verre est un appareil de levage qui utilise un système d'aspiration, de préhension ou une combinaison de ces systèmes pour saisir et déplacer avec précision des vitres, des vitrages isolants et des éléments de fenêtres. L'opérateur soulève, fait pivoter, incline et positionne la charge sans effort et sans balancement, évitant ainsi à deux ou quatre personnes de devoir la transporter manuellement.
02 Quel est le poids d'une vitre ?
Le verre pèse environ 2,5 kg par mètre carré et par millimètre d'épaisseur. Une vitre de 10 mm pèse environ 25 kg par m². Pour le vitrage isolant, seules les épaisseurs de verre s'additionnent : un triple vitrage 4/4/4 de 2,0 × 1,5 m pèse environ 90 kg.
03 Quel manipulateur convient aux vitres et fenêtres ?
Pour la fabrication de fenêtres et de vitrages isolants, un manipulateur articulé avec système de vide ou un système combiné est généralement privilégié. Pour les petits vitrages jusqu'à 150 kg, un manipulateur à câble suffit, tandis que pour les éléments vitrés lourds jusqu'à 1 200 kg, on utilise l'axe de levage ZH90. Les panneaux de verre jusqu'à 100 kg peuvent également être déplacés à l'aide du système de levage ZH à batterie.
04 Jusqu'à quel poids les vitres peuvent-elles être soulevées à l'aide d'un manipulateur ?
Les manipulateurs articulés Zeilhofer peuvent soulever jusqu'à 800 kg, l'axe de levage du ZH90 jusqu'à 1 200 kg. La capacité de charge inclut l'accessoire ; le poids des ventouses ou des pinces est inclus.
05 Verre : ventouse ou préhenseur, que choisir ?
Le serrage par aspiration est adapté aux vitres lisses et aux vitrages isolants sans contact avec les bords, tandis que le serrage mécanique convient aux éléments de fenêtre avec cadre. La combinaison des deux offre une sécurité maximale car la charge est maintenue fermement même en cas de perte d'aspiration.
06 Que se passe-t-il en cas de perte de vide ?
Les appareils à vide Zeilhofer fonctionnent grâce à deux circuits de vide distincts et une surveillance continue de la pression. En cas de défaillance d'un circuit, le second maintient la vitre en place. Si le vide chute, le système émet un signal d'avertissement et arrête le mouvement.
07 Un manipulateur peut-il faire pivoter et incliner des vitres ?
Oui. La rotation, le pivotement et l'inclinaison sont mis en œuvre selon les exigences du client, par exemple, prendre une vitre à l'horizontale et l'insérer verticalement dans le cadre.
08 Manipulateur ou élévateur à ventouses sur la grue : Quelle est la différence ?
Un système de levage par ventouses, monté sur une grue ou un palan à chaîne, est suspendu à un câble et oscille. Un manipulateur guide la charge de manière rigide et sans oscillation, reprend les charges excentrées sans basculer et permet un positionnement au millimètre près par une seule personne.
09 Un manipulateur de verre est-il adapté au chantier de construction ?
Les solutions Zeilhofer sont conçues pour les environnements de production, notamment dans la fabrication de fenêtres, la production de vitrages isolants et l'assemblage. Les ventouses de levage montées sur pont roulant sont couramment utilisées sur les chantiers de construction en constante évolution.
10. Combien coûte un manipulateur de verre ?
Les manipulateurs à câble simples sont disponibles à partir d'environ 10 000 €, hors installation. Les solutions pour le verre avec système de vide ou dispositifs combinés sont plus onéreuses et leur prix varie selon les besoins, tandis que les solutions complexes à axe de levage peuvent atteindre environ 150 000 €. Le leasing et la location-vente sont possibles via Würth Leasing.
