SYSTÈME DE LEVAGE LINÉAIRE
Essieu de levage ZH90 jusqu'à 1 200 kg
Levage et positionnement sans balancement de charges lourdes. Construction brevetée en aluminium, pneumatique, électropneumatique ou électrique. Conçu et fabriqué à Holzkirchen, en Allemagne.
Résumé
L'axe de levage ZH90 de Zeilhofer HHT soulève des charges jusqu'à 1 200 kg avec fluidité et une précision millimétrique. Il offre une course de 1 600 mm (extensible avec une double course), un poids minimal de 70 kg, des options d'entraînement pneumatique, électropneumatique ou électrique, et est conçu pour un montage au plafond (fixe ou mobile). Ses applications incluent la production de véhicules électriques, l'assemblage final automobile, les fonderies, les ateliers de trempe et l'industrie ferroviaire. Configuré selon les spécifications du projet, il est fabriqué en Allemagne et certifié conforme aux normes ISO 9001 et TISAX niveau 2 avec protection du prototype.
VOS AVANTAGES
QU'EST-CE QUI DISTINGUE L'AXE DE MOYEU ZH90 ?
01 CAPACITÉ DE CHARGE
Jusqu'à 1 200 kg grâce à sa construction légère en aluminium, établissant de nouvelles normes en matière d'efficacité et de stabilité.
04 ERGONOMIE ET SÉCURITÉ
Réduit la fatigue physique, dispositifs de sécurité intégrés, entretien facile.
02 POSITIONNEMENT PRÉCIS
Les charges lourdes sont positionnées avec une précision constante, sans aucun effort de la part de l'opérateur.
05 VARIÉTÉ DE CONDUITE
Pneumatique, électropneumatique ou électrique, adapté à vos exigences de processus.
03 SYSTÈME MODULAIRE
Des aides au levage simples aux systèmes entièrement intégrés, configurables de manière flexible.
06 SOLUTION COMPLÈTE
De la construction métallique au système de rails et aux dispositifs appropriés, tout provient d'un seul et même fournisseur.
 |  |  |
|---|---|---|
 |  |  |
 |  |  |
DONNÉES TECHNIQUES
CARACTÉRISTIQUES PRINCIPALES EN UN COUP D'ŒIL
Le ZH90 est conçu pour une utilisation industrielle intensive et continue. Toutes les spécifications pertinentes sont disponibles pour vos documents de planification.
Abréviation de l'appareil
ZH90
conduire
pneumatique / électropneumatique / électrique
axe de rotation, axe principal
360° sans fin
capacité de charge
1 200 kg
Approvisionnement énergétique
Air comprimé 6 bars / 230 V
dispositif d'axe rotatif
360° sans fin
Zone de travail
1 600 mm, extensible avec double course
Torsion autour de l'axe Z
3 000 Nm à une course de 1 000 mm
Assemblée
plafond fixe ou plafond mobile
Poids unitaire de base
environ 70 kg
Charge de moment
guidage de charge rigide et sans pendule
système ferroviaire
Compatible avec tous les systèmes courants
Que signifie « double trait » ?
La course de travail standard du ZH90 est de 1 600 mm. L'option double course ajoute un second segment de levage télescopique, augmentant considérablement la course utile. Ceci permet de lever les composants directement du sol à la hauteur de travail ou d'assemblage, sans station intermédiaire. La hauteur de levage exacte est déterminée en fonction du projet, en tenant compte du composant et de sa configuration d'installation.
PRINCIPE TECHNIQUE
Pourquoi un guidage sans pendule est crucial à 1 200 kg
0 mm
Oscillation pendulaire de la charge pendant le déplacement
±1 mm
répétabilité typique du positionnement
3.000 Nm
Couple de réaction absorbable à une course de 1 000 mm
Avec un palan à câble ou à chaîne suspendu librement, la charge se comporte comme un pendule : chaque accélération, chaque coup de vent dans le hall, chaque léger déséquilibre de la pièce la met en oscillation. À 1 200 kg, un mouvement de pendule de quelques centimètres suffit à endommager une pièce, à déformer un joint ou, dans le pire des cas, à provoquer une blessure. C’est précisément là que la conception du ZH90 prend tout son sens.
Le ZH90 guide la charge non pas par un câble, mais par un mécanisme de verrouillage rigide et positif intégré au guide en aluminium. La charge ne peut ni dévier latéralement ni pivoter de manière incontrôlée autour de son axe. Ceci garantit une trajectoire parfaitement prévisible lors des opérations de levage, d'abaissement et de déplacement, que l'axe fonctionne à 50 kg ou à une charge proche de sa charge maximale de 1 200 kg.
Cela a trois conséquences pratiques pour votre processus : premièrement, la charge peut être insérée avec précision dans un joint, par exemple lors de l’insertion d’une batterie haute tension entre des longerons de châssis à tolérances serrées. Deuxièmement, le risque pour l’opérateur et le composant est réduit, car il n’est plus nécessaire de compenser un mouvement pendulaire incontrôlé. Troisièmement, le mouvement peut être intégré de manière reproductible dans des processus chronométrés, chaque course étant parfaitement identique – un critère intrinsèquement inatteignable avec les palans à chaîne.

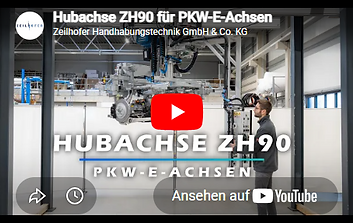

EN ACTION
L'ESSIEU LEVIER ZH90 EN FONCTIONNEMENT
Voyez par vous-même comment l'axe de levage du ZH90 gère les charges lourdes en toute légèreté, en situation de production.
SÉCURITÉ ET ERGONOMIE
La sécurité est intégrée au mécanisme, elle n'est pas ajoutée ultérieurement.
Pour les charges jusqu'à 1 200 kg, la sécurité n'est pas une option, mais une exigence fondamentale. Aperçu des principales caractéristiques de sécurité et d'ergonomie du ZH90.
1. Guidage forcé sans pendule
Empêche les mouvements de charge incontrôlés de manière mécanique, et pas seulement par logiciel (voir principe ci-dessus).
4. Fonction d'arrêt d'urgence
L'arrêt immédiat et sûr du mouvement est possible directement au niveau de la poignée de commande.
2. Protection contre les surcharges
Sa conception limite la charge qu'il peut supporter, protégeant ainsi les mécanismes et l'opérateur contre les surcharges.
5. Contrôle de l'équilibre ergonomique
La charge est guidée quasiment sans effort ; l'opérateur contrôle la direction au lieu de porter le poids.
3. Amortissement en fin de course
Un freinage doux en haut et en bas de la course réduit l'usure et le bruit.
6. Conception facilitant l'entretien
L'accessibilité des pièces d'usure et la modularité des ensembles réduisent les temps d'arrêt lors de la maintenance.
En plus de ses caractéristiques de sécurité structurelle, le ZH90 est soumis à des tests annuels de prévention des accidents conformément au règlement DGUV 54. Toutes les informations sur les exigences légales, les procédures et les délais peuvent être trouvées dans le guide « Tests de prévention des accidents pour les aides au levage » .
SITUATION D'INSTALLATION
Options de montage pour le ZH90
L'axe de levage du ZH90 est exclusivement conçu pour un montage au plafond. Pour les applications au sol avec des capacités de charge inférieures, la plateforme élévatrice mobile ZH de la gamme ZHHT est la solution appropriée.
Plafond, stationnaire
La fixation au plafond permet un gain de place au sol et libère l'espace pour la circulation des chariots élévateurs et des piétons. Idéal pour les postes de travail fixes effectuant des tâches répétitives.
Monté au plafond
Intégration dans les systèmes de rails aériens ou de pont roulant pour les grandes zones de travail réparties sur plusieurs postes.
Vous recherchez un dispositif de levage au sol ou mobile ? Le dispositif de levage ZH déplace des charges jusqu’à 100 kg, est alimenté par batterie et ne nécessite aucune fixation au plafond ; pour plus d’informations, consultez le guide « Aperçu des dispositifs de levage » .
AIDE À LA DÉCISION
Essieu de levage, palan à chaîne ou manipulateur
Trois systèmes, trois logiques de fonctionnement. Le choix approprié dépend de si la charge doit seulement être soulevée ou également guidée dans l'espace.
Axe de moyeu ZH90
Guidage de charge rigide et sans pendule
Positionnement au millimètre près
Jusqu'à 1 200 kg, mouvement purement vertical
Idéal pour les processus d'assemblage temporisés
palan à chaîne / palan à câble
La charge est suspendue librement, elle peut osciller et se tordre.
Un positionnement précis est difficilement possible
Faibles coûts d'investissement
Adapté aux opérations de levage simples ne nécessitant pas de précision.
manipulateur à bras articulé
Mouvements de pivotement supplémentaires dans l'espace
Grand rayon d'action jusqu'à 4,5 m
Jusqu'à 800 kg chez ZHHT
Idéalement positionné non seulement verticalement, mais aussi latéralement.
Logique de décision courte
Trois questions permettent généralement de faire rapidement le bon choix. La charge doit-elle uniquement être déplacée verticalement, sans rotation latérale ? Dans ce cas, le ZH90 est la solution la plus précise. Un simple levage sans contrainte de positionnement suffit-il, par exemple pour un dépannage temporaire ? Un palan à chaîne conviendra alors. La pièce doit-elle également être pivotée, tournée ou déplacée latéralement, par exemple lors de son transfert entre deux postes ? Un manipulateur à bras articulé est alors plus adapté. En pratique, le ZH90 et le manipulateur sont souvent utilisés conjointement : l’axe de levage assure le mouvement vertical et le manipulateur le positionnement horizontal.
Comparaison détaillée dans le guide : Manipulateur, grue ou palan à chaîne : lequel est le mieux adapté à quel usage ? et Colonne de levage, axe de levage ou manipulateur : quelle est la différence ?
RÉFÉRENCES
Le ZH90 en pratique
Exemples d'utilisation issus de 18 secteurs d'activité. Études de cas détaillées dans le guide.
mobilité électrique
Assemblage de batterie haute tension
Lors de l'assemblage final des véhicules électriques, des batteries haute tension pesant plusieurs milliers d'euros sont insérées entre des montants de carrosserie aux tolérances extrêmement serrées. Un décalage latéral de quelques millimètres seulement peut endommager les points de connexion ou mettre en péril la cellule elle-même. Deux unités ZH90 acheminent la batterie avec précision, sans aucun mouvement de balancier, depuis son lieu de livraison jusqu'à son emplacement exact, grâce à une synchronisation assurée par un système de commande partagé.
industrie ferroviaire
Assemblage des systèmes d'entrée
Les modules de porte et les systèmes d'embarquement pour véhicules ferroviaires sont lourds et encombrants, et doivent pourtant être positionnés avec une précision millimétrique à l'intérieur de l'espace restreint de la rame. Le système de guidage sans pendule du ZH90 permet de manœuvrer l'ensemble à travers l'ouverture de la porte de manière contrôlée, sans que la charge ne se déplace latéralement lors de l'insertion.
Atelier de fonderie/trempe
Coulées et lots lourds
Lors du chargement dans les fours de trempe ou du transfert de pièces brutes de fonderie, des charges importantes sont soumises à des températures élevées et à des ouvertures de four restreintes. Un mouvement de balancier de la charge présenterait un risque pour la sécurité. Le ZH90 guide les supports de chargement et les pièces de fonderie à travers l'ouverture de manière contrôlée et sans vibration, jusqu'à la limite de leur capacité de charge.
Automobile
Ensemble moteur et boîte de vitesses
De l'assemblage final des voitures particulières à la chaîne de production des moteurs de camions, les moteurs et les transmissions doivent être parfaitement alignés avec le point d'assemblage, en synchronisation avec le cycle de production. Le ZH90 soulève l'ensemble sans le moindre balancement, jusqu'à un poids de 1 200 kg, et maintient sa position même lorsque l'opérateur a besoin d'avoir les deux mains libres pour des réglages de précision.
Découpe laser
Manipulation de tôles dans les systèmes de découpe laser
Les plaques pleines doivent être positionnées avec précision sur la table de découpe, et la grille perforée résiduelle doit être éliminée avec la même netteté après la découpe. Associé à un manipulateur jusqu'à 800 kg, le ZH90 assure le levage vertical, tandis que le manipulateur positionne le matériau latéralement, garantissant ainsi un flux de matière continu et ininterrompu.
construction de machines spéciales
solution modulaire personnalisée
Toutes les applications ne correspondent pas au schéma standard. Composant essentiel des systèmes configurés sur mesure, le ZH90 est adapté à la course, au dispositif de fixation et au concept de commande de chaque projet, en collaboration avec les ingénieurs de Zeilhofer HHT, de la conception initiale à la mise en service.
AVANCEMENT DU PROJET
Du premier contact à la mise en service
Chaque ZH90 étant configurée spécifiquement pour chaque projet, le processus de mise en service est clairement structuré. Il comprend cinq étapes, de la demande initiale à l'exploitation.
1. Conseils techniques
Clarifier les exigences
Le poids, les dimensions et la logique de manutention du composant, ainsi que l'infrastructure existante du hall et du plafond et le temps de cycle, seront enregistrés avec vous. Ces informations constituent la base de l'évaluation technique initiale.
2. Conception et offre
configuration de conception
La capacité de charge, la capacité de levage, le type d'entraînement, les axes de rotation et le dispositif de fixation sont tous conçus avec précision. Vous recevrez une offre ferme comprenant toutes les spécifications techniques et un calendrier réaliste.
3. Fabrication
Construction à Holzkirchen
La ZH90 est fabriquée en interne à Holzkirchen, y compris le système de fixation et de commande développé spécifiquement. Une coordination régulière est mise en place pour les solutions spéciales propres à chaque projet.
4. Inspection préliminaire
Construction à Holzkirchen
Avant l'expédition, le système fait l'objet d'une inspection préliminaire dans la salle d'exposition de Holzkirchen ou à distance par vidéo. Cela permet de détecter toute anomalie avant que l'axe de levage n'arrive dans votre usine.
5. Assemblage et mise en service
Installation sur site
L'installation du raccordement au plafond, la mise en service et la formation de votre équipe seront effectuées sur site. Dès lors, le service ZHHT sera à votre disposition pour la maintenance et les pièces détachées.
SOLUTION COMPLÈTE
Plus qu'un produit, un système complet
Chaque système Zeilhofer s'inscrit dans une solution complète. Découvrez les luminaires adaptés, les options de commande et les applications industrielles.
Outillage de préhension
appareil
Systèmes de préhension, ventouses, aimants, crochets et solutions sur mesure, développés spécifiquement pour votre composant. Conformes aux normes CE, le tout auprès d'un seul fournisseur.
Concept de conduite et de contrôle
pilotage
Pneumatique, électropneumatique ou électrique, avec équilibrage, sécurité ou commande automatique.
Spécifique à l'industrie
Applications
Automobile, fonderie, verrerie et fenêtres, logistique, ingénierie mécanique et 13 autres secteurs d'activité.
SOLUTION COMPLÈTE
Informations complémentaires
Définition, structure, fonction et coûts du guidage de charge linéaire avec profilé en aluminium.
Les critères de choix d'un essieu relevable adapté : capacité de charge, transmission et conception.
Applications pratiques, de la construction de carrosseries automobiles au durcissement.
Comment le moment de réaction est absorbé au niveau de l'axe de levage et pourquoi la valeur indiquée dans le catalogue ne suffit pas à elle seule.
Exigences relatives aux technologies de levage lors de l'assemblage des batteries dans la production de véhicules électriques.
Insérer la plaque complète, retirer la grille restante, en combinaison avec le manipulateur et l'axe de levage.
Trois questions permettent généralement de trouver la bonne solution : capacité de charge, direction du mouvement, fréquence de répétition.
Glossaire des technologies de manutention : tous les termes techniques relatifs aux aides au levage expliqués de manière concise.
FAQ / Questions-réponses
QUESTIONS FRÉQUEMMENT POSÉES SUR LE ZH90 HUTTERY AXIS
01 Quelle est la capacité de charge de l'essieu relevable ZH90 ?
L'axe de levage ZH90 offre une capacité de charge allant jusqu'à 1 200 kg. Il s'agit ainsi de l'un des systèmes de levage linéaires en aluminium léger les plus performants du marché. Grâce à une conception et à une combinaison de matériaux optimisées, l'unité de base ne pèse qu'environ 70 kg.
02 Quelle est la course de travail maximale du ZH90 ?
La course de travail standard est de 1 600 millimètres. Des options comme la double course permettent d'augmenter la hauteur de travail, autorisant ainsi le levage de charges du sol jusqu'à la hauteur de travail ou d'assemblage. La course est personnalisée pour répondre aux exigences spécifiques de chaque client et pour chaque projet.
03 Quels types d'entraînements sont disponibles pour l'axe de levage du ZH90 ?
L'axe de levage ZH90 est disponible avec trois motorisations différentes : pneumatique (pression de service de 6 bars), électropneumatique ou électrique (alimentation 230 V). Le choix de la motorisation dépend de l'alimentation électrique disponible sur le site d'installation et des exigences en matière de précision, de vitesse et de niveau sonore.
04 Dans quels secteurs l'axe de levage ZH90 est-il utilisé ?
Principalement utilisé dans l'assemblage final automobile, notamment pour les batteries haute tension destinées à la production de véhicules électriques. Il trouve également des applications dans la logistique, la construction de machines spéciales, la fonderie et le secteur ferroviaire pour l'assemblage des systèmes d'accès.
05 Le ZH90 possède-t-il un système de guidage de charge sans pendule ?
Oui. L'axe de levage du ZH90 est doté d'un système de guidage de charge rigide et sans oscillation, un atout majeur en matière de sécurité et de précision. L'absence d'oscillation de la charge permet un positionnement précis au millimètre près et réduit ainsi les risques de blessure.
06 Le ZH90 est-il compatible avec notre système ferroviaire existant ?
Oui. L'axe de levage ZH90 est compatible avec tous les systèmes de rails communs et peut être facilement intégré aux infrastructures de plafond ou de monorail existantes, soit via un adaptateur standard, soit via une solution de conception individuelle.
07 Quels mouvements rotatifs sont possibles avec le ZH90 ?
L'axe de levage du ZH90 permet trois mouvements de rotation indépendants : l'axe principal et l'axe de fixation effectuent chacun une rotation continue de 360 degrés, tandis que le bras d'extension pivote jusqu'à 330 degrés. Ceci permet de réaliser des mouvements 3D complexes.
08 L'axe de levage du ZH90 peut-il être adapté à nos besoins spécifiques ?
Oui. La ZH90 est de conception modulaire et est configurée sur mesure pour chaque projet, en collaboration avec nos ingénieurs, en fonction de la capacité de levage, de la course, du type d'entraînement, des axes de rotation et du dispositif de fixation. Une inspection préliminaire dans notre showroom de Holzkirchen ou en ligne fait partie intégrante du processus de projet.
09 En quoi l'axe de levage du ZH90 diffère-t-il d'un palan à câble ou à chaîne ?
Avec les palans à câble et à chaîne, la charge est suspendue librement et peut osciller, ce qui rend un positionnement précis quasi impossible. Le ZH90 guide la charge sans oscillation grâce à un mécanisme rigide, permettant ainsi un positionnement au millimètre près et des mouvements de rotation et de pivotement précis.
10. L'essieu relevable ZH90 est-il adapté à la manutention de batteries haute tension ?
Oui. La ZH90 est spécifiquement utilisée dans la production de véhicules électriques pour l'insertion et le positionnement des batteries haute tension lors de l'assemblage final. Sa capacité de charge jusqu'à 1 200 kg, son guidage de charge sans oscillation et son positionnement millimétrique répondent aux exigences de fiabilité et d'ergonomie des processus.
11. Combien coûte un essieu relevable ZH90 ?
Les axes de levage pneumatiques coûtent entre 35 000 € et 80 000 €, selon leur capacité de charge, leur course et leur résistance au roulement ; les versions entièrement électriques coûtent 20 à 30 % plus cher. Le prix exact dépend de la configuration, du système de fixation et du système de commande, et sera calculé après une consultation technique gratuite.
12. Quel est le délai de livraison pour un essieu relevable ZH90 ?
Chaque ZH90 étant configurée sur mesure pour chaque projet, le délai de livraison dépend du niveau de personnalisation. Après consultation technique et validation de la conception, la fabrication et la réception préliminaire ont lieu à Holzkirchen, suivies de l'assemblage et de la mise en service sur le site du client. Les dates précises seront indiquées dans le devis.
13. L'essieu relevable ZH90 peut-il être loué ou acheté d'occasion ?
Le ZH90 est fabriqué exclusivement sur commande par Zeilhofer HHT ; la location ou la vente d’occasion ne sont pas possibles actuellement. Pour une utilisation ponctuelle ou à titre d’essai, nous serons ravis de vous conseiller sur les solutions alternatives.
14. Quelle est la différence entre un axe de levage et un manipulateur ?
L'axe de levage déplace les charges verticalement, sans mouvement de balancier, et offre une capacité de charge élevée allant jusqu'à 1 200 kg. Un bras manipulateur articulé permet de lever, de faire pivoter, d'incliner et d'assembler des composants, même excentrés, avec une capacité de levage jusqu'à 800 kg et un rayon d'action jusqu'à 4,5 m au ZHHT. En pratique, ces deux systèmes sont fréquemment utilisés conjointement.
15. Quels sont les éléments à prendre en compte concernant la statique du bâtiment lors de l'installation du ZH90 ?
Pour le montage au plafond, les forces statiques et dynamiques exercées sur les poutres ou le chemin de roulement du pont roulant sont essentielles. Zeilhofer HHT fournit les données de charge nécessaires dans le cadre de la planification du projet ; l’évaluation de la compatibilité structurelle incombe à l’exploitant ou à un ingénieur structure désigné.
16. L'essieu de levage ZH90 peut-il également être monté sur le sol ?
Non. La ZH90 est conçue exclusivement pour un montage au plafond (fixe ou suspendu). Pour les applications au sol ou mobiles avec des capacités de charge inférieures, Zeilhofer HHT propose la plateforme élévatrice ZH jusqu'à 100 kg.
17. Quels dispositifs de sécurité sont intégrés à l'axe de levage du ZH90 ?
Outre son principe de conception fondamental de guidage forcé sans pendule, le ZH90 est doté d'une protection contre les surcharges, d'un amortissement en fin de course, d'une fonction d'arrêt d'urgence sur la poignée de commande et d'une commande d'équilibrage ergonomique qui guide la charge sans effort. Les dispositifs de sécurité précis sont définis au cas par cas, en fonction de la configuration et de l'environnement d'exploitation.
18. Pourquoi un guidage de charge sans pendule est-il pertinent pour la sécurité lors de la manutention de charges lourdes ?
Les charges suspendues librement sur des palans à câble ou à chaîne peuvent se mettre à osciller sous l'effet de l'accélération, d'un déséquilibre ou de vibrations. Lorsque les charges approchent la limite de 1 200 kg, même une légère oscillation peut endommager les composants ou présenter un risque de blessure. Le guide rigide à verrouillage positif du ZH90 empêche mécaniquement cette oscillation, indépendamment de l'opérateur ou du logiciel.
