système de levage guidé par câble
MANIPULATEUR À BRAS ARTICULÉ PAR CORDE / MANIPULATEUR À CORDE
Le manipulateur à câbles de Zeilhofer Handling Technology est un système de levage guidé par câbles permettant une manutention rapide et précise des charges. Il existe en deux modèles : l’Acer, supportant des charges jusqu’à 150 kg, et le ZH70, compact, supportant des charges jusqu’à 70 kg. Les deux modèles utilisent la technologie à double câble, où deux câbles indépendants guident la charge en toute sécurité.
Un système de contrepoids pneumatique permet de déplacer la charge en quasi-apesanteur et de la positionner dans n'importe quelle position. Le manipulateur de câbles peut être fixé au sol ou au plafond, ou déplacé sur un système de rails. Zeilhofer Handling Technology propose une solution complète, de la planification au service après-vente.
OPTIONS D'ASSEMBLAGE
QUATRE VARIANTES. UNE TECHNOLOGIE.
Le manipulateur de cordes s'intègre à toute infrastructure de salle, qu'il soit ancré au sol, fixé au plafond ou mobile via un système de rails.
01 FOURNITURES DE STATIONNEMENT AU SOL - ACER - Capacité de charge jusqu'à 150 kg
Fixation permanente au sol par ancrages adhésifs : stabilité maximale pour les postes de production fixes. Déplacement possible par transpalette ou chariot élévateur pour une flexibilité optimale.
VOS AVANTAGES
-
Assemblage rapide et facile
-
Option : mobile avec transpalette ou chariot élévateur
-
Voyagez dans les directions X et Y via tous les systèmes ferroviaires communs
-
Utilisation optimale de l'espace sur de longues distances
-
Espace au sol dégagé pour la circulation des personnes et des matériaux
-
Levage fiable grâce à la technologie à double câble
-
travail ergonomique et répétable
-
Options de fixation flexibles pour les structures en acier
-
Grand rayon de travail jusqu'à 4 000 mm
-
Capacité de charge jusqu'à 150 kg
-
Vérin de levage à fonctionnement fluide en aluminium
-
Palier rotatif avec passage rotatif continu à 360°
-
Butées de rotation ou limitations de la zone de travail
-
Freins sur les axes de rotation individuels
-
Accumulateur de pression pour les pannes de courant (commande pneumatique)
-
différentes options de commande (pneumatique, électro-pneumatique)
02 Fixation au plafond / Construction métallique - ACER - Capacité de charge jusqu'à 150 kg
Fixation directe au plafond du hall ou à une structure porteuse en acier. Stabilité maximale, sol dégagé pour la circulation du personnel et des matériaux — idéal pour les installations permanentes en milieu industriel.
VOS AVANTAGES
-
Conception compacte, espace au sol libéré
-
Conception robuste et nécessitant peu d'entretien
-
Levage fiable grâce à la technologie à double câble
-
travail ergonomique et répétable
-
Options de fixation flexibles pour les structures en acier
-
Grand rayon de travail jusqu'à 4 000 mm
-
Capacité de charge jusqu'à 150 kg
-
Vérin de levage à fonctionnement fluide en aluminium
-
Palier rotatif avec passage rotatif continu à 360°
-
Butées de rotation ou limitations de la zone de travail
-
Freins sur les axes de rotation individuels
- Accumulateur de pression pour les pannes de courant (commande pneumatique)
-
différentes options de commande (pneumatique, électro-pneumatique)
.png)
03 SYSTÈME DE RAIL MOBILE - ACER - Capacité de charge jusqu'à 150 kg
Intégration à un système de rails fixé au plafond — avec structure de pont pour les déplacements X/Y (en option). Déplacement précis et fluide sur toute la largeur du hall. Flexibilité maximale pour les postes de travail modulables.
VOS AVANTAGES
-
Voyagez dans les directions X et Y via tous les systèmes ferroviaires communs
-
Utilisation optimale de l'espace sur de longues distances
-
Espace au sol dégagé pour la circulation des personnes et des matériaux
-
Levage fiable grâce à la technologie à double câble
-
travail ergonomique et répétable
-
Options de fixation flexibles pour les structures en acier
-
Capacité de charge jusqu'à 150 kg
-
Vérin de levage à fonctionnement fluide en aluminium
-
Palier rotatif avec passage rotatif continu à 360°
-
Butées de rotation ou limitations de la zone de travail
-
Freins sur les axes de rotation individuels
-
Accumulateur de pression pour les pannes de courant (commande pneumatique)
-
différentes options de commande (pneumatique, électro-pneumatique)
04 SYSTÈME DE RAIL MOBILE - ZH70 - Capacité de charge jusqu'à 70 kg
Le manipulateur à câble en aluminium ZH70 séduit par sa conception compacte, sa légèreté et sa précision de manipulation. Entièrement compatible avec les systèmes de rails, il offre une grande amplitude de mouvement sur les axes X et Y avec des freins contrôlés et peut être équipé sur mesure.
VOS AVANTAGES
-
Voyagez dans les directions X et Y via tous les systèmes ferroviaires communs
-
Utilisation optimale de l'espace sur de longues distances
-
Espace au sol dégagé pour la circulation des personnes et des matériaux
-
Levage fiable grâce à la technologie à double câble
-
travail ergonomique et répétable
-
Options de fixation flexibles pour les structures en acier
- Capacité de charge jusqu'à 70 kg
-
Vérin de levage à fonctionnement fluide en aluminium
-
Palier rotatif avec passage rotatif continu à 360°
-
Butées de rotation ou limitations de la zone de travail
-
Freins sur les axes de rotation individuels
-
Accumulateur de pression pour les pannes de courant (commande pneumatique)
-
différentes options de commande (électro-pneumatique, électrique)
TECHNOLOGIE NUCLÉAIRE
Technologie à double corde —
Sécurité et précision
L'élément central : deux câbles indépendants acheminent la charge en toute sécurité. Même en cas de panne de courant, l'accumulateur de pression intégré maintient la charge en place, assurant une protection maximale des personnes et des machines.
Chaque mouvement reste fluide et intuitif, sans effort, sans fatigue, couche après couche. Ce n'est pas une sécurité, c'est notre norme.
01 Système de secours en cas de panne de courant
L'accumulateur de pression intégré maintient la charge en toute sécurité, même en cas de panne de l'alimentation en air comprimé, assurant ainsi un haut niveau de fiabilité opérationnelle.
02 Système à double corde
Le système à double câble offre une sécurité redondante. En cas de rupture d'un câble, la charge reste guidée en toute sécurité, garantissant ainsi une sécurité d'exploitation maximale.
03 Configuration modulaire
Verrous, mécanismes de verrouillage, capteurs et dispositifs sur mesure : tout provient d’un seul fournisseur, Zeilhofer. Pour des solutions parfaitement intégrées.
04 SOLUTION INDIVIDUELLE
L'espace de travail est adapté avec précision à votre poste grâce à des longueurs de bras réglables individuellement. Il en résulte des flux de travail ergonomiques et efficaces.
EN ACTION

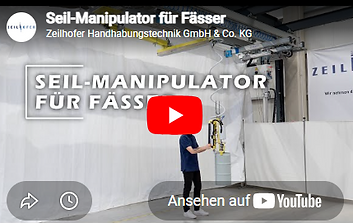

LE MANIPULATEUR DE CORDE EN FONCTIONNEMENT
Découvrez en direct le manipulateur de cordes : grand rayon d'action, fonctionnement ultra-léger.
SOLUTION COMPLÈTE
PLUS QU'UN PRODUIT - UN SYSTÈME COMPLET
Chaque système Zeilhofer s'intègre à une solution complète. Découvrez les luminaires adaptés, les options de commande et les applications industrielles.
OUTILLAGE DE PRÉCÈDE DE BRAS
APPAREIL
Pinces, ventouses, aimants, crochets, tournevis et solutions sur mesure, développés spécifiquement pour votre composant. Conformes aux normes CE, le tout auprès d'un seul fournisseur.
CONCEPT DE CONDUITE ET DE CONTRÔLE
PILOTAGE
Pneumatique, électropneumatique ou électrique, avec équilibrage, sécurité ou commande automatique. Conçue sur mesure pour votre procédé.
SPÉCIFIQUE À L'INDUSTRIE
APPLICATIONS
Automobile, fonderie, verrerie et fenêtres, logistique, génie mécanique et plus de 10 autres secteurs d'activité. Découvrez comment d'autres entreprises en profitent.
FAQ / Questions-réponses
QUESTIONS FRÉQUEMMENT POSÉES SUR LE MANIPULATEUR DE CORDE
01 Quelle est la capacité de charge du manipulateur à câble ZH ?
Le manipulateur de câbles est disponible en deux modèles. Le modèle Acer est conçu pour des charges allant jusqu'à 150 kg, tandis que le modèle compact ZH70 supporte des charges jusqu'à 70 kg. Grâce à leur construction légère en aluminium, les deux modèles sont particulièrement adaptés aux applications exigeant une manipulation rapide, précise et sans effort des composants.
02 Comment fonctionne la compensation pneumatique du poids ?
Le manipulateur de câbles utilise des contrepoids pneumatiques : la charge est maintenue en quasi-apesanteur par de l’air comprimé. L’opérateur déplace la charge avec un minimum d’effort et peut la relâcher et la laisser en place dans n’importe quelle position. Ceci permet une manutention précise et rapide, même lors de longues journées de travail.
03 Le manipulateur de cordes est-il sûr ?
Le manipulateur à câble ZH est doté de deux câbles redondants, un dispositif de sécurité essentiel. En cas de rupture d'un câble, la charge reste supportée par le second. Ce système est ainsi particulièrement fiable pour les opérations de levage ergonomiques en usage industriel continu.
04 Le manipulateur de corde est-il compatible avec notre système de rails ?
Oui. Le manipulateur de câbles ZH s'intègre à tous les systèmes de rails standard, qu'il s'agisse d'infrastructures de plafond ou de monorails. Nous analysons votre système avant la mise en service et fournissons des adaptateurs ou des solutions sur mesure adaptées à vos besoins.
05 Où le manipulateur de cordes est-il généralement utilisé ?
Les applications typiques incluent l'assemblage final automobile, la logistique, la construction de machines spéciales et tous les environnements nécessitant une manutention rapide et précise de charges de poids moyen. Grâce à son faible poids et à sa vitesse de déplacement élevée, le manipulateur de câbles est particulièrement adapté aux cadences de production élevées.
06 Quels appareils sont possibles ?
Tous les accessoires de préhension courants sont disponibles pour le manipulateur de câbles ZH : pinces, ventouses, aimants, crochets et solutions sur mesure. Les dispositifs sont développés spécifiquement pour chaque projet et livrés conformes aux normes CE par un fournisseur unique, incluant des tests de pré-acceptation dans la salle d’exposition de Holzkirchen ou en ligne.
07 Quelle est la différence entre l'Acer et le ZH70 ?
Le manipulateur de câbles est disponible en deux modèles. L'Acer supporte des charges jusqu'à 150 kg et est idéal pour les composants de poids moyen. Le ZH70, plus compact et plus léger, supporte des charges jusqu'à 70 kg et est conçu pour une manutention particulièrement rapide à cadence élevée. Les deux modèles utilisent la même technologie à double câble et peuvent être intégrés à tout système de rails.
08 Dans quelle mesure un manipulateur de cordes est-il sûr en cas de panne d'air comprimé ?
Der Seil-Manipulator von Zeilhofer ist über zwei unabhängige Drahtseile redundant gesichert. Fällt ein Seil aus, hält das zweite die Last. Zusätzlich hält ein integrierter Druckspeicher die Last bei einem Ausfall der Druckluftversorgung sicher in Position. Damit bleibt die Last in jeder Situation kontrolliert geführt.
